高壓電橋電纜故障測試儀計算方法

武漢龍電電氣旗下的高壓電橋電纜故障測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試，一鍵查找，精準定位。

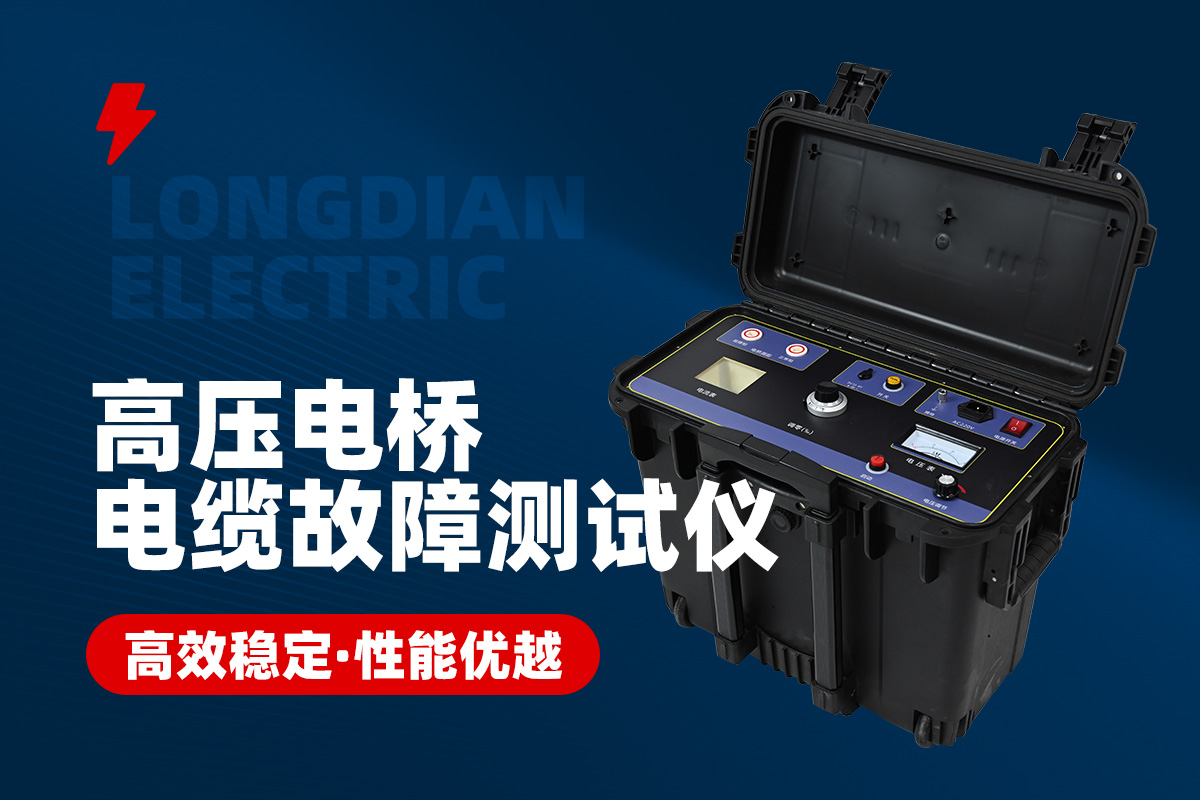

高壓電橋電纜故障測試儀是一種常用的電纜故障檢測設備，它基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點（低阻、高阻及閃絡型擊穿）及沒有擊穿但絕緣電阻偏低點的定位。小編來介紹如何使用高壓電橋電纜故障測試儀進行計算。

1.我們需要知道電纜的長度L和電波在電纜中的傳播速度v。這兩個參數可以通過電纜制造商提供的數據或者實際測量得到。

2.通過測試儀器測量出故障點到測量點的距離D。這個距離可以通過測試儀器上的顯示屏直接讀取。

3.通過測試儀器測量出故障點的反射系數Γ。反射系數是指故障點反射回測量端的電壓與入射電壓之比。這個參數也可以通過測試儀器上的顯示屏直接讀取。

有了以上數據，我們就可以計算出故障點的位置X了。根據MURRAY電橋原理，當故障點位于電纜的中點時，反射系數為0；當故障點靠近測量端時，反射系數趨近于1；當故障點靠近另一端時，反射系數趨近于-1。因此，我們可以根據反射系數的大小來判斷故障點相對于測量端的位置。具體計算公式如下：

X = (L - D) / 2

其中，X表示故障點的位置，L表示電纜的長度，D表示故障點到測量點的距離。

需要注意的是，由于電纜的彎曲、扭曲等因素的影響，實際測量得到的故障點位置可能會有一定的誤差。因此，在使用高壓電橋電纜故障測試儀進行定位時，需要結合現場實際情況進行分析判斷。
