高壓開關機械特性測試儀試驗項目以及分析說明

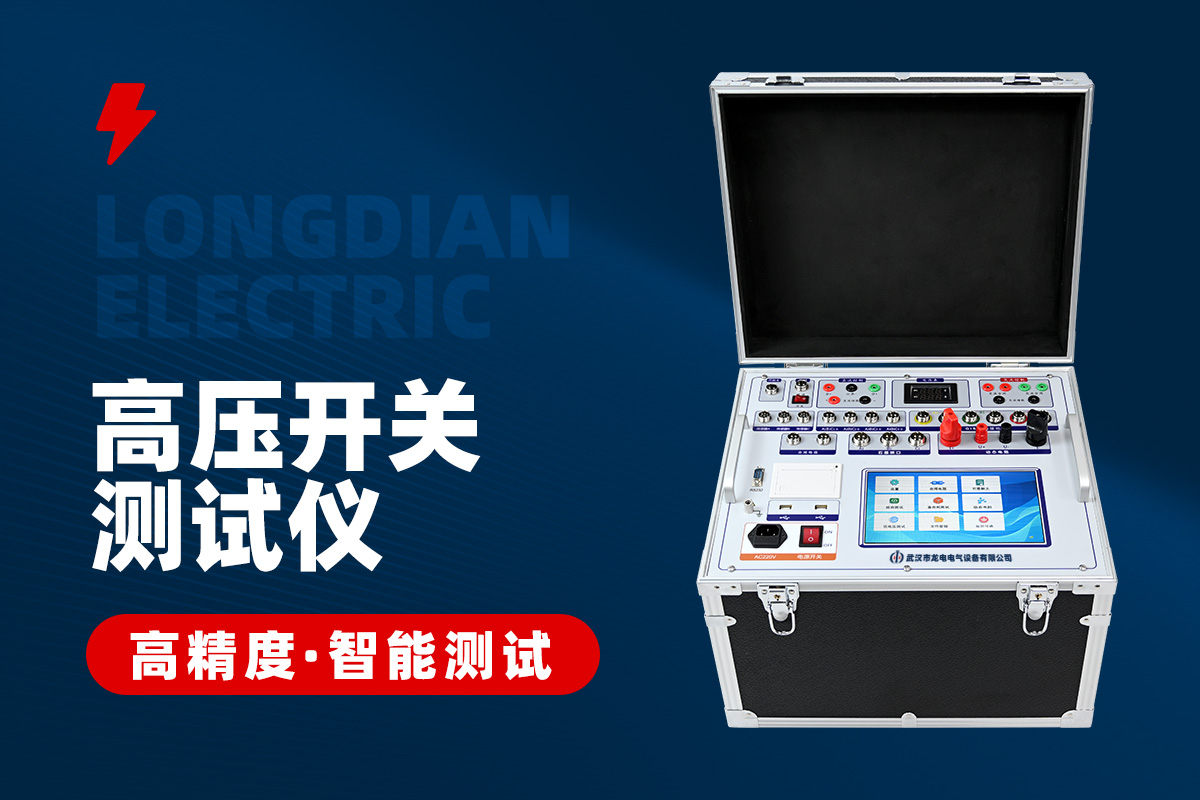

高壓開關機械特性測試儀是檢測各種高壓開關機械特性的專用儀器，那么它具體能對各種高壓斷路器進行哪些試驗項目呢？

1、測量絕緣電阻

測量斷路器的絕緣電阻值： 整體絕緣電阻值測量，應參照制造廠規定

2、測量每相導電回路的電阻

每相導電回路的電阻值測量，宜采用電流不小于100A的直流壓降法。

3、交流耐壓試驗

交流耐壓試驗，應符合下列規定：
①在SF6 氣壓為額定值時進行。試驗電壓按出廠試驗電壓的 80%；
②110kV以下電壓等級應進行合閘對地和斷口間耐壓試驗；
③罐式斷路器應進行合閘對地和斷口間耐壓試驗；
④500kV定開距瓷柱式斷路器只進行斷口耐壓試驗。

4、斷路器均壓電容器的試驗

斷路器均壓電容器的試驗，應符合《電氣裝置安裝工程電氣設備交接試驗標準》第19章的有關規定。罐式斷路器的均壓電容器試驗可按制造廠的規定進行。

5、測量斷路器的分、合閘時間

測量斷路器的分、合閘時間，應在斷路器的額定操作電壓、氣壓或液壓下進行。

6、測量斷路器的分、合閘速度

測量斷路器的分、合閘速度，應在斷路器的額定操作電壓、氣壓或液壓下進行?，F(xiàn)場無條件安裝采樣裝置的斷路器，可不進行本試驗。

7、測量斷路器主、輔觸頭分、合閘的同期性及配合時間

測量斷路器主、輔觸頭三相及同相各斷口分、合閘的同期性及配合時間。

8、測量斷路器合閘電阻的投入時間及電阻值

測量斷路器合閘電阻的投入時間及電阻值，應符合產品技術條件的規定。

9、測量斷路器分、合閘線圈絕緣電阻及直流電阻

測量斷路器分、合閘線圈的絕緣電阻值，不應低于10兆歐，直流電阻值與產品出廠試驗值相比應無明顯差別。

10、斷路器操動機構的試驗

11、套管式電流互感器的試驗

12、測量斷路器內SF6氣體的含水量

測量斷路器內 SF6 的氣體含水量(20℃的體積分?jǐn)?shù))，應符合下列規定：
①與滅弧室相通的氣室，應小于150uL/L；
②不與滅弧室相通的氣室，應小于250uL/L；
③SF6氣體含水量的測定應在斷路器充氣 48h 后進行。

13、密封性試驗，測量SF6斷路器氣體泄漏量

密封試驗可采用下列方法進行：
①采用靈敏度不低于1x10-6(體積比)的檢漏儀對斷路器各密封部位、管道接頭等處進行檢測時，檢漏儀不應報警；
②必要時可采用局部包扎法進行氣體泄漏測量。以 24h 的漏氣量換算，每一個氣室年漏氣率不應大于1%；
③泄漏值的測量應在斷路器充氣 24h 后進行。

14、氣體密度繼電器、壓力表和壓力動作閥的檢查

在充氣過程中檢查氣體密度繼電器及壓力動作閥的動作值，應符合產品技術條件的規定。對單體到現場的這些設備，應進行校驗。
