高壓開關特性測試儀內觸發分合閘控制接線方法

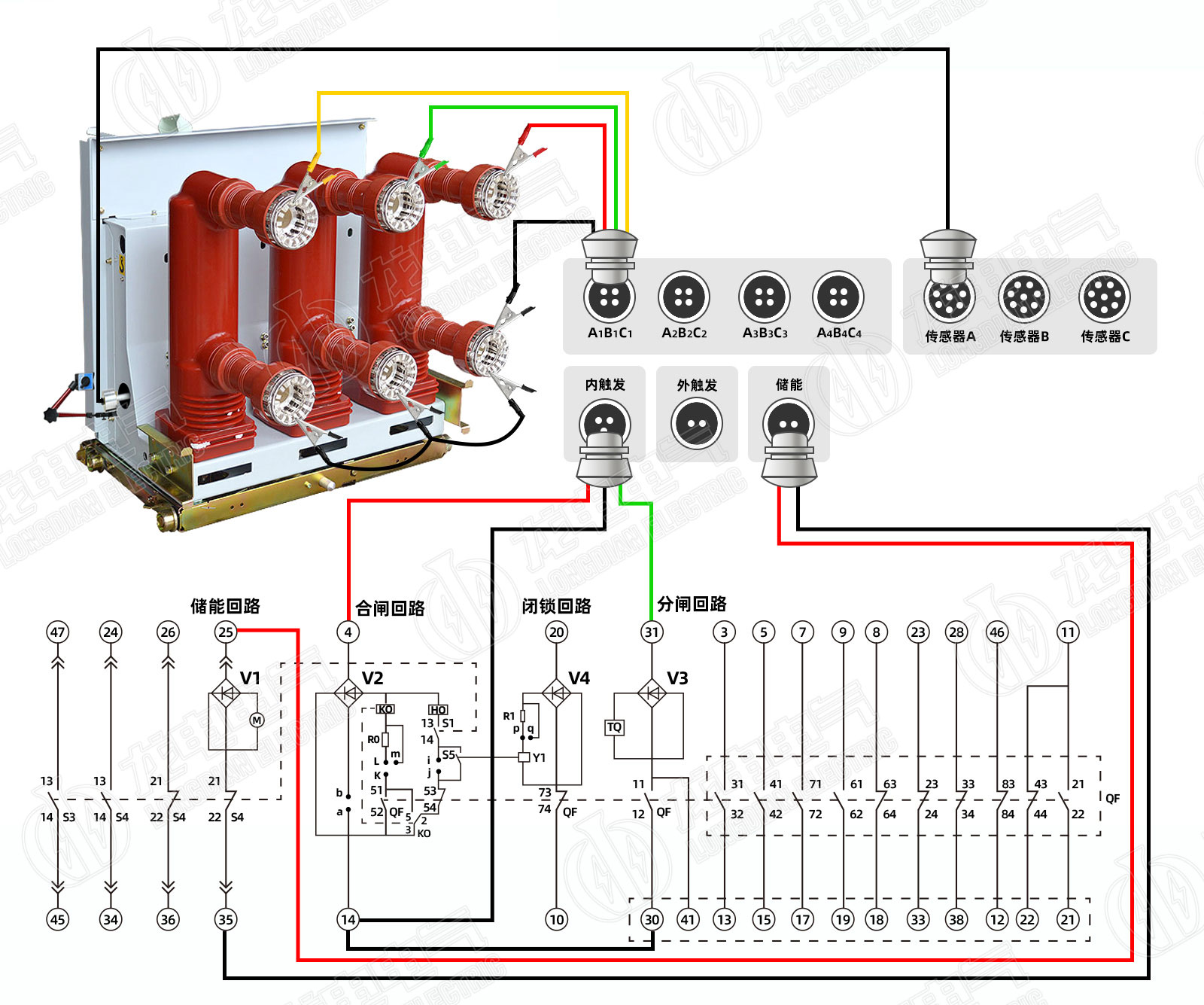

現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭）, 儀器 分+、合+、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。

接線時注意切斷斷路器裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突,損壞儀器。
