高效定位技術：電纜高阻故障電橋法的應用與操作指南

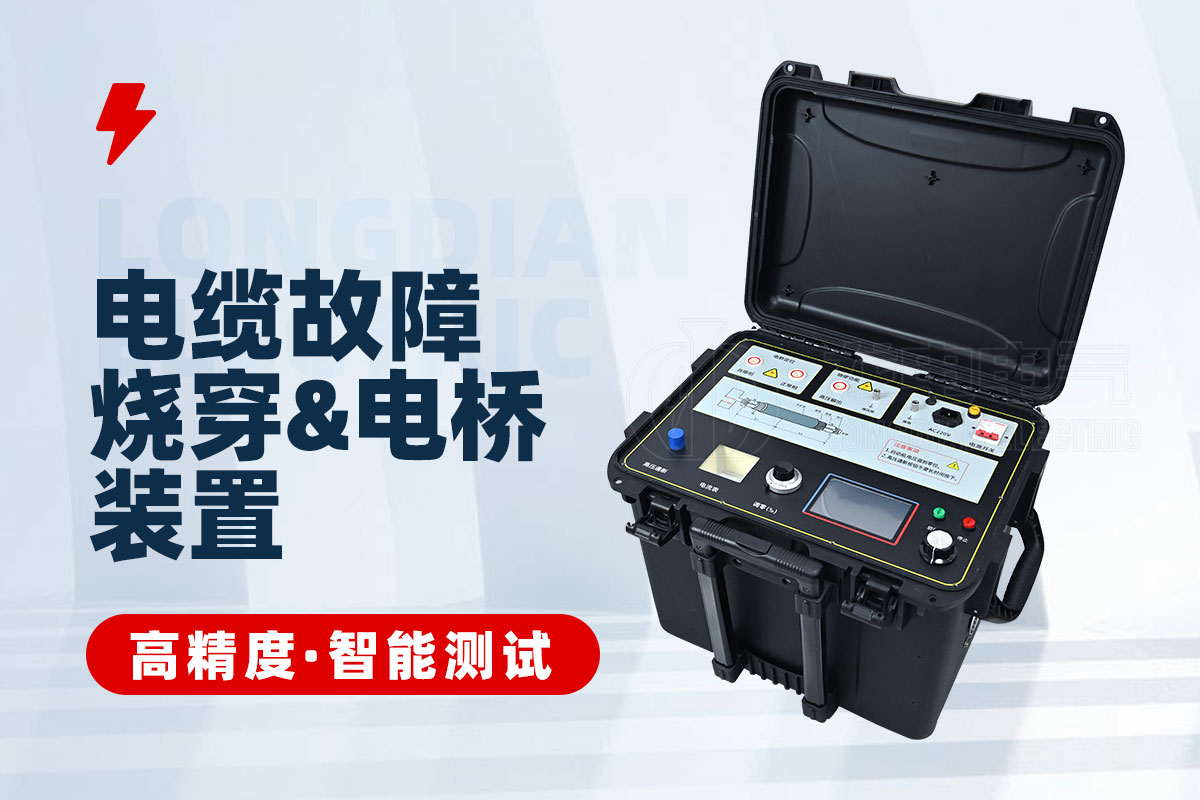

電纜高阻故障定位電橋是一種用于檢測和定位電纜高阻故障的專業設備。它基于電橋原理工作，通過比較電纜線芯（或屏蔽層）的電阻，與已知長度的輔助電纜進行比較，從而確定故障點的位置。這種方法適用于高壓電纜的高阻擊穿點定位，尤其是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。

工作原理

電橋法的基本原理是利用四臂電橋?qū)﹄娎|芯線的交流電容或?qū)嶋H電阻進行測量。通過精確測量電纜的實際長度，并根據比例關系計算得出故障點的位置。電橋法的優點是簡單、方便，但易受變電站電磁場信號干擾。

使用步驟

接線：將電橋的測量夾接至電纜線芯的兩端，確?？煽窟B接。

調零：在電橋平衡前，調整檢流計至零位。

升壓：逐漸增加電壓，直到電流表指示達到一定值，形成穩定的電弧或?qū)щ妳^(qū)。

平衡調節：提高靈敏度，旋轉刻度盤，使檢流計指零。

記錄讀數：記錄此時的刻度盤讀數。

計算故障點位置：使用公式計算故障點的位置。

注意事項

在操作過程中，必須確保所有接地連接可靠，以保證安全。

在升壓過程中，應逐漸增加電壓，避免突然產生較高電壓輸出。

在使用電橋定位故障點時，應避免外界干擾，確保測量的準確性。

設備特點

高壓恒流源：電橋設備通常配備有高壓恒流源，以提供穩定的測試電壓。

高精度：電橋法能夠提供較高的測量精度，適用于精確定位故障點。

抗干擾能力：現代電橋設備通常具備較強的抗干擾能力，能夠在復雜的電磁環境中工作。
