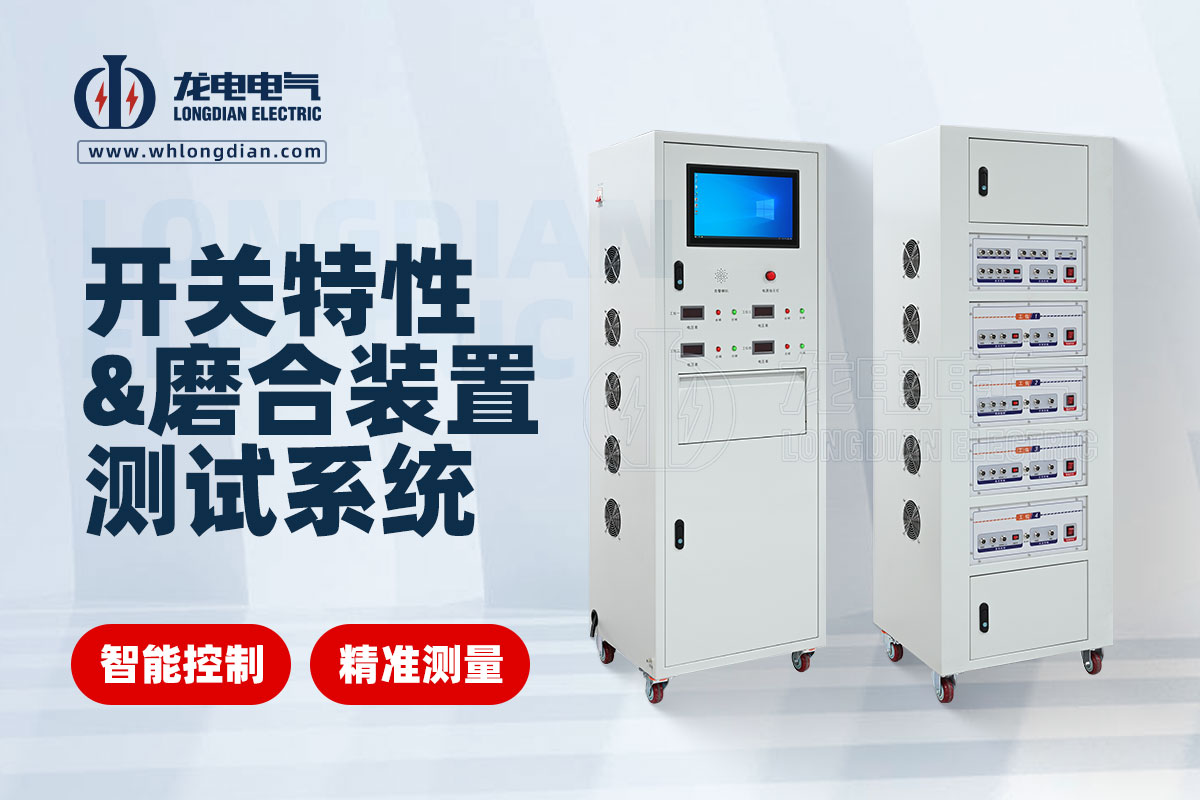

GKC-HAJ-MH交直流開關特性及磨合裝置測試系統：高壓斷路器測試的智能化解決方案

在電力系統與工業設備中，高壓斷路器的性能直接關系到電網的穩定性和安全性。為滿足行業對斷路器測試的高效性與精準性需求，GKC-HAJ-MH交直流開關特性及磨合裝置測試系統應運而生。

產品核心優勢：精準測試，智能高效

多場景適配，廣泛兼容

◆ 支持SF6開關、真空開關、油開關等多種高壓斷路器類型，覆蓋國內外主流品牌設備。

◆ 內置交直流可調電源（AC/DC 6~270V），滿足24V/15A線圈的測試需求，適配不同電壓等級的斷路器。

高精度測量，數據全面

◆ 時間測量：12路斷口信號同步采集，分辨率達0.01ms，精準捕捉分合閘時間、彈跳時間及不同期性。

◆ 速度與行程：配備直線、旋轉、萬能傳感器，支持剛分/合速度、最大速度及行程段平均速度的實時分析，誤差低至±0.1m/s。

◆ 電流與電阻：線圈電流測量范圍達30A，電阻測量覆蓋0~2000Ω，準確率±5%，確保設備健康狀態評估。

智能磨合裝置，安全可靠

◆ 多模式磨合：支持單分、單合、合分、分合分等預設模式，可設置1~10000次磨合次數，適配普通斷路器與接觸器。

◆ 電壓精準控制：分合閘電壓獨立調節（如85%合閘電壓、65%分閘電壓），避免線圈過熱損壞。

◆ 故障保護機制：實時監測斷口狀態，遇拒合/拒分即時報警并停機，內置保險與電源保護功能，杜絕短路風險。

人性化操作，高效便捷

◆ 15寸工業級觸控屏搭載Windows系統，界面直觀，支持中英文切換。

◆ 數據與波形同屏顯示，一鍵生成Word報告，簡化數據分析流程。

◆ 斷點記憶功能：意外中斷后可選擇續接或重置，提升測試效率。

技術參數概覽

電源輸入：AC220V ±10%，50Hz

控制電源輸出：AC/DC 6~270V，短時電流20A

環境適應性：-20℃~+50℃，濕度≤90%

傳感器類型：直線（0~50mm）、旋轉（345°）、加速度傳感器

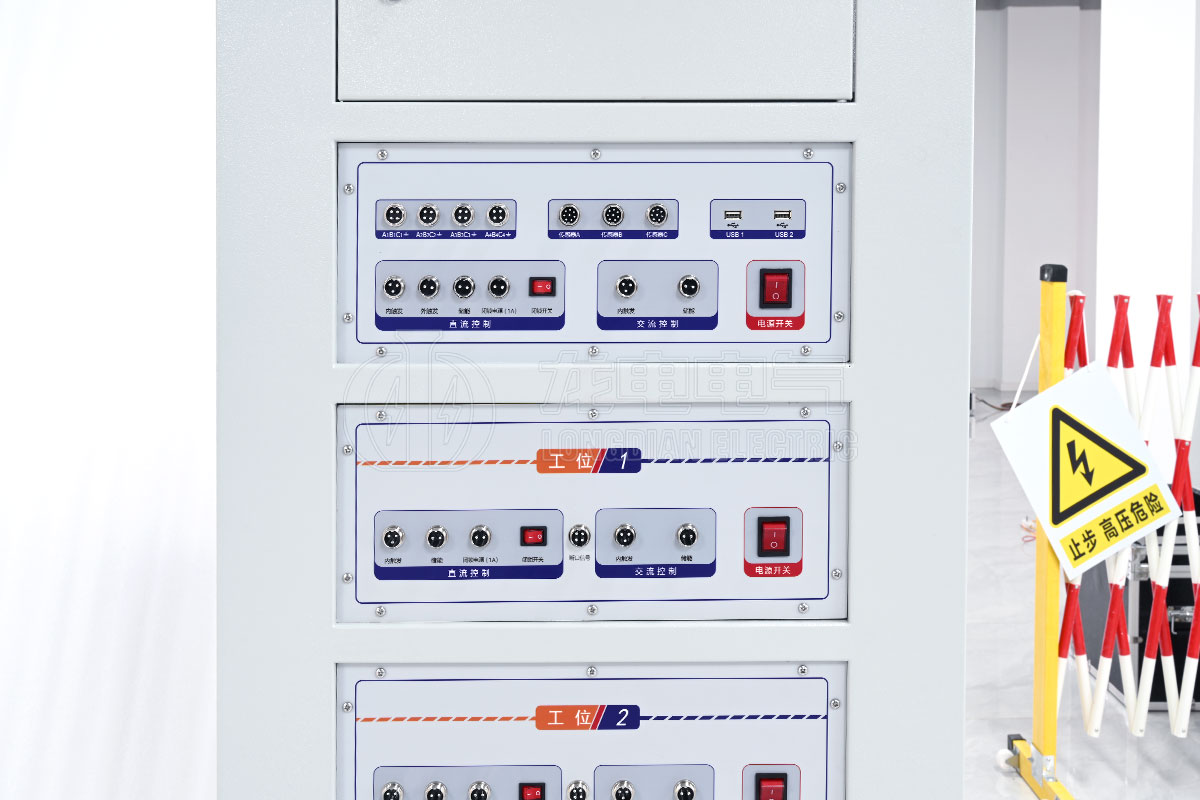

磨合工位：6套獨立電源（可擴展至8工位），支持多設備并行測試

應用場景與用戶群體

電力設備制造商：用于斷路器出廠前的機械特性驗證與磨合測試，確保產品達標。

國家電網與第三方檢測機構：執行設備驗收、定期維護及故障診斷，保障電網運行安全。

工業用戶：針對廠內高壓開關設備進行性能優化與壽命評估，減少意外停機風險。

GKC-HAJ-MH交直流開關特性及磨合裝置測試系統憑借其高精度、智能化設計與廣泛兼容性，已成為斷路器測試領域的標桿設備。無論是生產質檢、運維檢修還是科研開發，它都能提供可靠的數據支持與安全保障，助力企業提升效率、降低運維成本。
