如何做高壓開關的機械特性試驗?

高壓開關機械特性試驗旨在準確測量各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數，為判斷斷路器的運行狀態和維護提供科學依據。

試驗準備

1. 安全注意事項

• 試驗前必須確保儀器可靠接地，保障人員和設備安全。

• 檢查電源是否為交流220V，避免因電源錯誤損壞儀器。

• 試驗過程中注意內部220V直流電流輸出，防止觸電。

• 使用內部直流電源控制開關分合閘時，仔細檢查控制接線，嚴禁短路。

• 確保各斷口線連接良好，避免開關振動影響測試數據。

• 嚴禁打開儀器機殼，防止觸電。

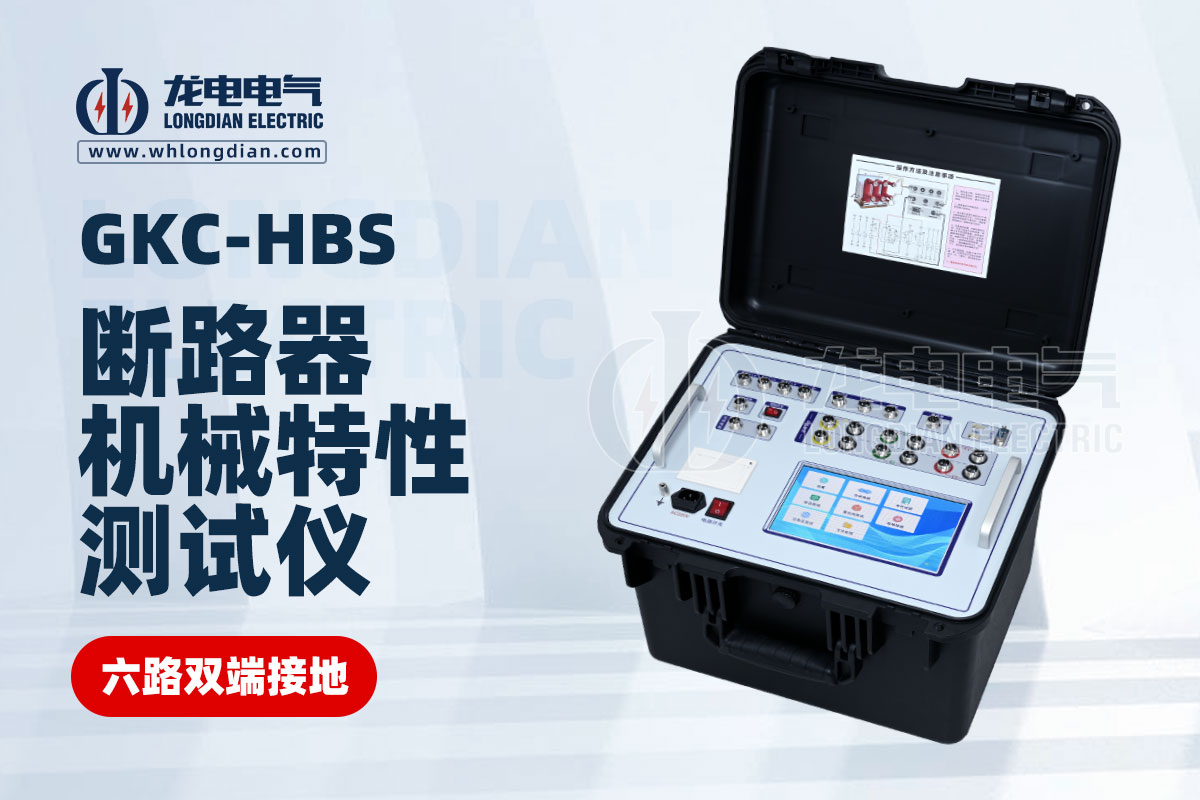

2. 儀器連接

• 內觸發：將合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入儀器面板的“內觸發”端口，并注意切斷高壓開關裝置自有的操作電源。

• 外觸發：將控制線接入儀器面板的“外觸發”端口，儀器參數設置為外觸發模式，用外觸發線連接合閘或分閘線圈兩端。

• 手動觸發：在參數設置菜單中延長采集信號時間，手動進行分合閘操作。

• 斷口接線：根據斷路器類型（三斷口、六斷口或十二斷口）連接斷口測試輸入接口的A1(黃線)、B1(綠線)、C1(紅線)和GND(黑線)。

• 合分閘控制接線：

• 速度傳感器安裝：根據斷路器運動機構選擇合適的傳感器（直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器）和安裝方式，確保安裝牢固、位置準確。

• 其他連接：如有需要，連接合閘電阻、石墨斷口、雙端接地等測試線。

試驗步驟

1. 儀器設置

• 開機進入儀器操作主界面，點擊“設置”菜單。

• 設置開關類型、傳感器類型、傳感器位置、采集周期、觸發方式、操作電壓、傳感器長度、采集時間、行程等參數。

• 根據需要設置重合閘參數、操作人員信息、其他選項和速度定義。

• 如有特殊需求，可創建新開關。

2. 綜合測試

• 進入“綜合測試”界面，進行合閘、分閘、儲能等操作。

• 先進行儲能操作，設置儲能電壓和輸出時長。

• 進行合閘或分閘測試，觀察并記錄測試數據和圖形。

• 可進行數據保存、圖形放大、縮小、打印等操作。

3. 其他測試

• 根據需要，可進行重合閘測試、石墨斷路器測試、老化試驗、低電壓測試等。

• 在“文件管理”界面可進行數據導出、查看、打印等操作。

試驗結果分析

試驗完成后，需對測試數據進行詳細分析，包括：

• 時間參數：分閘時間、合閘時間、重合閘時間、三相不同期、同相不同期、彈跳時間等。

• 速度參數：剛分（合）速度、分（合）閘最大速度、分（合）閘平均速度等。

• 行程參數：動觸頭行程、接觸行程、超行程、過沖行程或反彈行程等。

• 合閘電阻參數：合閘電阻投入時間和電阻值。

• 線圈電流參數：線圈電流范圍和電阻。

通過對這些參數的分析，可以全面評估高壓開關的機械性能，及時發現潛在問題，保障電力系統的安全穩定運行。

五、 常見問題及處理

• 斷路器不動作：檢查接線、線圈負載、儀器直流輸出、開關機構閉鎖等。

• 顯示斷口未動作：檢查斷口連接。

• 打印機故障：檢查打印紙安裝、打印機加熱頭。

• 無速度數據顯示：檢查傳感器選擇、安裝位置、傳感器本身。

• 儀器接地問題：先接地線，再接斷口線。

• 儀器端口異常：檢查斷口狀態。

• 石墨斷路器測試注意事項：注意接地、避免長時間合閘。

正確進行高壓開關的機械特性試驗，對于保障電力系統的安全穩定運行至關重要。武漢龍電電氣專注電力試驗設備20年，為您詳細介紹了試驗的準備、步驟、結果分析和常見問題處理方法。
