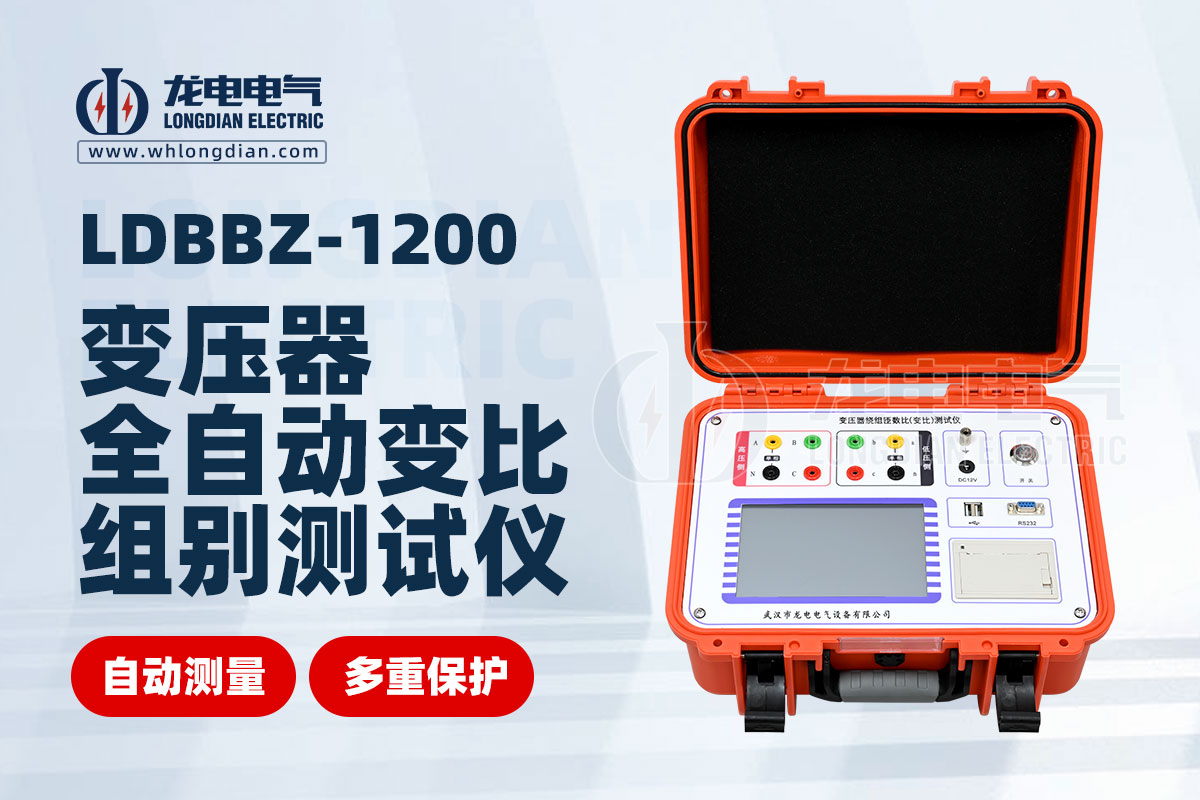

變壓器變比組別測試儀主要做哪些試驗

變壓器變比組別測試儀主要進行以下試驗：

1. 變壓器變比測量 (Turns Ratio Measurement): 這是測試儀最基本也是最重要的功能。它通過施加電壓到變壓器的一個繞組，并測量另一個繞組的感應電壓，然后計算出電壓比，即變比。這可以驗證變壓器的實際變比是否符合銘牌值和設計要求。根據測試結果，可以判斷是否存在匝間短路、斷線或分接開關故障等問題。

2. 變壓器組別測試 (Vector Group Test): 用于確定三相變壓器一次側和二次側電壓的相位關系。正確的組別對于變壓器的并聯運行至關重要。測試儀通常會自動判斷并顯示變壓器的聯結組標號（如Yyn0, Dyn11等），避免因組別錯誤導致的并聯環流等問題。

3. 極性測試 (Polarity Test): 對于單相變壓器和互感器，需要確認其極性（同名端）。變比組別測試儀通常也具備此功能，以確保設備連接的正確性，避免短路或其他潛在危險。

一些更高級的變壓器變比組別測試儀可能還具備以下附加功能：

• 測量誤差 (Ratio Error Measurement): 直接顯示測得變比與設定變比之間的偏差百分比，方便用戶判斷變壓器的精度是否合格。

• 電流測量 (Exciting Current Measurement): 在進行變比測試的同時，測量勵磁電流，有助于評估變壓器的鐵心狀況。

• 相位角測量 (Phase Angle Measurement): 精確測量一次側和二次側電壓之間的相位差，更全面地評估變壓器的特性，尤其對于互感器的校驗非常重要。

• 自動識別接線組別 (Automatic Vector Group Detection): 儀器能夠自動識別被測三相變壓器的接線方式，無需人工設置。

• 數據存儲和報告生成 (Data Storage and Report Generation): 存儲測試數據，并能生成測試報告，方便數據管理和分析。

• 分接開關測試 (Tap Changer Test): 能夠測試帶有分接開關的變壓器在不同分接位置的變比和組別。

總而言之，變壓器變比組別測試儀的核心功能是精確測量變壓器的變比和組別，這是判斷變壓器是否合格、安全運行的關鍵。其他附加功能則可以提高測試效率、提供更全面的診斷信息。
