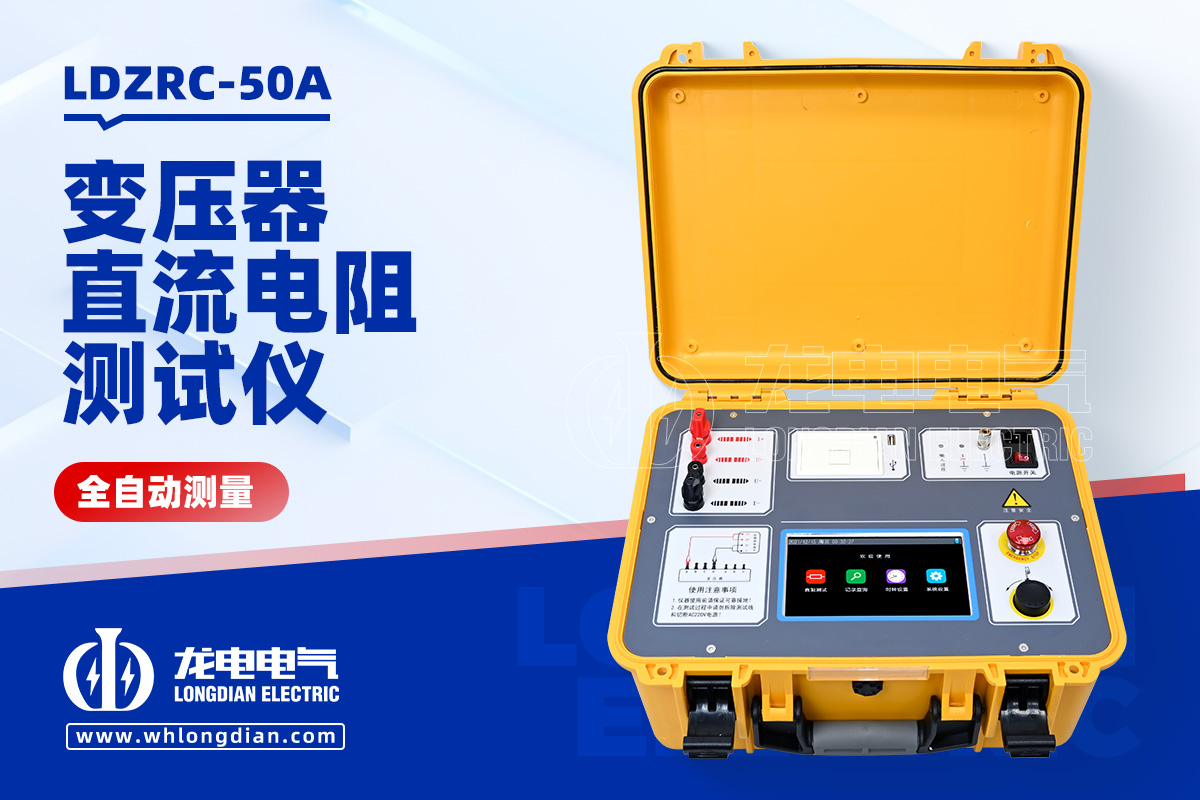

變壓器直流電阻測量?jī)x：能做三相電阻不平衡率測試嗎？

答案是：能，并且這是變壓器維護中非常重要的一環。

變壓器直流電阻測量?jī)x不僅能測量單個線圈的直流電阻值，更重要的是，它能通過對三相線圈電阻值的測量，自動計算出三相電阻不平衡率。這個功能對于評估變壓器的健康狀況至關重要。

為什么三相電阻不平衡率很重要？

變壓器是三相電力系統中的關鍵設備，其三個相位的線圈應具有基本相同的電阻值。如果三相電阻值相差太大，也就是不平衡率過高，就可能意味著：

內部接觸不良：某個相位的引線接頭可能松動或氧化，導致電阻增大。

分接開關接觸不良：特別是對于有載調壓變壓器，分接開關的觸點接觸不良也會造成電阻不平衡。

線圈存在故障：如線圈局部斷裂或受損，會使電阻值異常。

過高的不平衡率如果不及時處理，可能導致變壓器在運行中發熱不均，影響其正常運行，甚至造成更嚴重的故障。

如何利用直流電阻測量?jī)x進行不平衡率測試？

現代的變壓器直流電阻測量?jī)x通常都集成了這個功能，操作起來非常方便：

連接：將測量?jī)x器的三相測試線分別連接到變壓器的三個高壓或低壓線圈端子上。

測量：儀器會依次向三個線圈注入電流，并測量其直流電阻值。

計算：儀器會自動根據測得的三相電阻值，按照公式計算出不平衡率。

顯示：最終，測試結果會在屏幕上清晰地顯示出來，包括每相的電阻值以及不平衡率。

通過這種方式，我們不僅可以得到精確的電阻值，還能直接判斷變壓器三相繞組的對稱性，從而全面評估變壓器的運行狀態。
