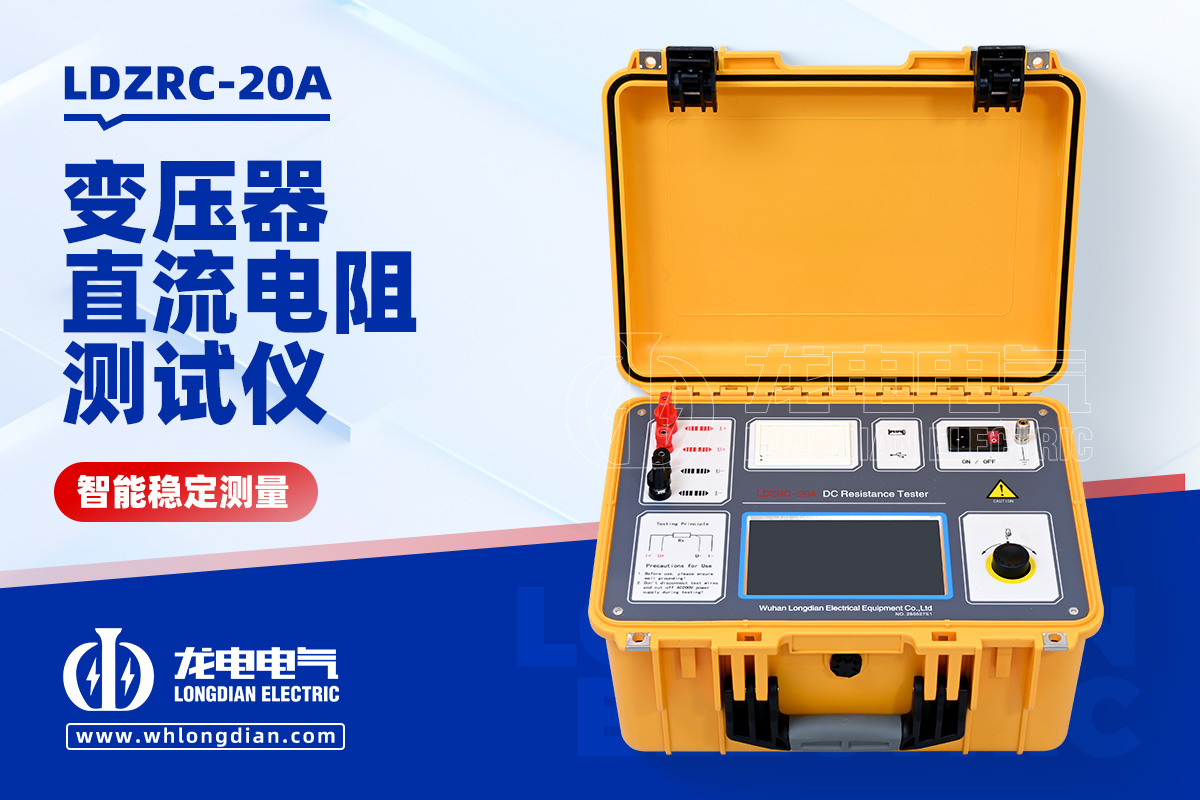

變壓器直流電阻測量儀：能做繞組電阻測試嗎？

答案是：能，而且這正是變壓器直流電阻測量儀的核心功能。

“繞組直流電阻測試”是變壓器出廠、大修、交接試驗和日常維護中的一個重要項目。而變壓器直流電阻測量儀就是為此而生的專用設備。它設計的初衷，就是為了準確、快速地測量變壓器繞組的直流電阻值。

為什么要做繞組電阻測試？

測量變壓器繞組的直流電阻，是評估變壓器健康狀況的有效手段。通過測試結果，我們可以：

檢查繞組連接：如果繞組或引線的接頭松動、接觸不良，就會導致電阻值異常增大。

發現內部故障：繞組內部的斷股、局部短路等問題，會直接體現在電阻值的變化上。

判斷分接開關狀態：對于有載調壓變壓器，測量電阻能判斷分接開關的接觸是否良好。

驗證設計和制造質量：新生產的變壓器，通過電阻測試可以驗證其繞組是否符合設計要求。

簡單來說，繞組直流電阻測試就是給變壓器的“經絡”做一次全面體檢。

變壓器直流電阻測量儀的工作原理

變壓器繞組是一個具有低電阻、大電感的特殊負載。普通的萬用表無法準確測量，因為其測試電流小，且電感效應會嚴重干擾測量結果。

而變壓器直流電阻測量儀則通過以下方式解決了這些問題：

大電流輸出：它能輸出足夠大的恒定直流電流（從幾安培到幾十安培不等），確保測試結果的穩定和準確。

抗電感干擾：儀器內部有特殊的電路設計，能有效克服繞組大電感帶來的影響，實現快速穩定讀數。

四端子測量法：采用四端子測量法，能消除測試引線電阻對測量結果的影響，使測試更加精確。

因此，使用變壓器直流電阻測量儀進行繞組電阻測試，既安全又高效，是電力行業不可或缺的工具。
