數字式變壓器變比測試儀操作指南：新手友好，高效精準

變壓器變比測試是電力行業中一項重要的維護任務。傳統的變比電橋測試方法存在操作復雜、耗時長等缺點，而現代化的數字式變壓器變比測試儀則大大簡化了這一過程。LDBBZ-1000B數字式變壓器變比測試儀以其創新的設計和便捷的操作，為用戶提供了高效、準確的測試體驗。

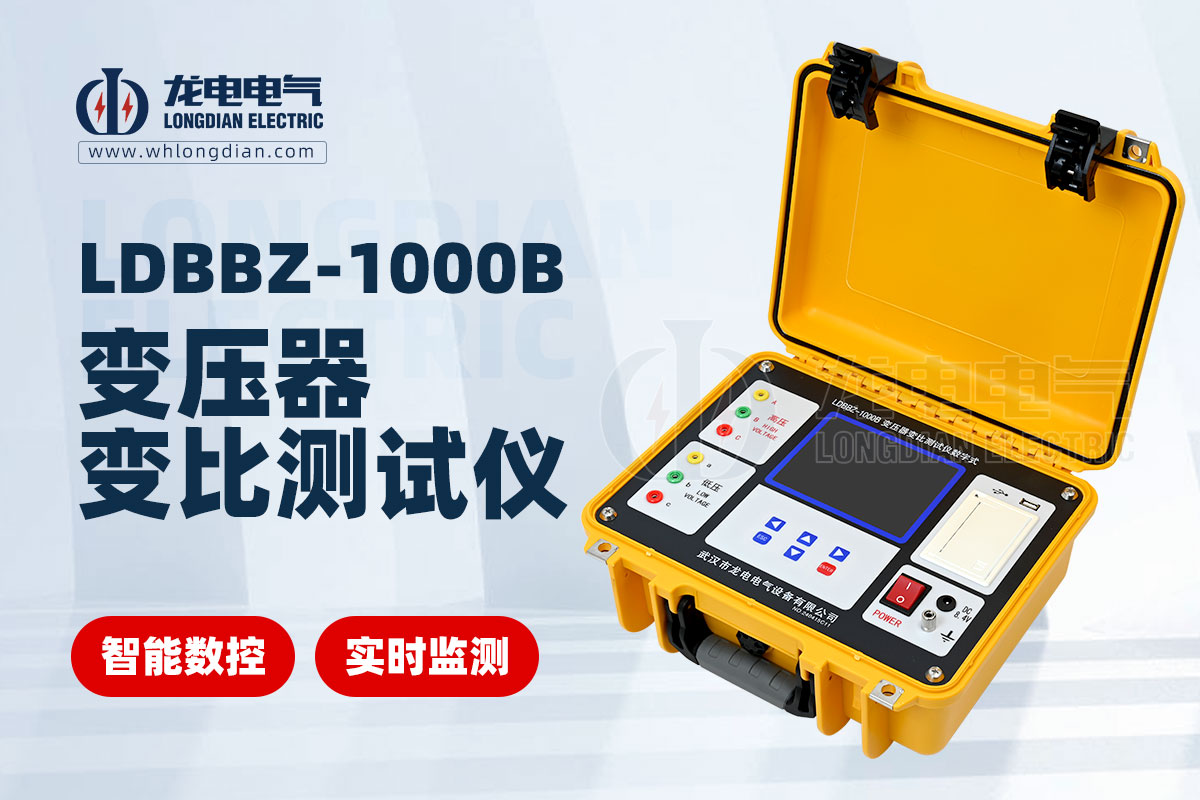

LDBBZ-1000B數字式變壓器變比測試儀是一款專為變壓器、PT和CT測試而設計的創新產品。它克服了傳統變比電橋測試的不足，采用了大屏幕高分辨率液晶顯示屏和鋰電池供電，方便現場使用。該儀器主要用于變壓器的變比組別測試、PT和CT的變比極性測試，具備測試速度快、準確度高的特點。

主要特點包括：

◆ 雙重供電模式：支持鋰電池供電和220V交流自適應供電。充滿電后，可連續測試100臺以上變壓器，操作簡單便捷。

◆ 盲測功能：在不清楚高低壓聯結方式的情況下，依然能準確測量出變比和組別。

◆ 功能全面：除了常規變壓器和Z型變壓器測試，還增加了CT變比極性測試功能，應用領域更廣。

◆ 高精度寬量程：變比測量范圍可達10000，且在最高值10000時仍能保持0.3%的測試精度。

◆ 安全保護：具備反接保護和輸出短路保護等完善的安全功能。

◆ 數據管理：內置本機存儲和優盤存儲功能，方便保存和管理測試數據。還配備熱敏打印機，方便現場打印測試結果。

操作流程：簡單三步，快速上手

LDBBZ-1000B測試儀的操作流程設計得非常人性化，即使是初次使用的用戶也能快速掌握。

第一步：接線與開機在進行任何測試之前，請確保儀器可靠接地。根據待測試的變壓器類型（單相或三相），使用隨機附帶的測試線進行正確接線。例如，測試三相變壓器時，將紅色測試線的黃、綠、紅測試鉗分別接到被測變壓器高壓側的A、B、C三相，黑色測試線的黃、綠、紅測試鉗接到低壓側的a、b、c三相。接線完成后，打開電源開關，儀器將自動初始化并進入主菜單。

第二步：菜單選擇與參數設置在主菜單界面，用戶可以使用方向鍵選擇相應的功能，如“三相測試”、“單相測試”或“Z型測試”。進入功能菜單后，根據需要設置測試參數，如試品編號、額定高低壓值等。值得一提的是，LDBBZ-1000B的盲測功能讓操作更加簡單，即使不了解高低壓聯結方式，也能輕松進行測試。

第三步：開始測量與結果處理參數設置完成后，選擇“開始測量”并按下“確認”鍵。儀器會自動進行測試，并在測試完成后顯示測試結果，包括實測變比、變比誤差、聯結組別和分接位等信息。用戶可以選擇“打印數據”將結果通過內置打印機打印出來，也可以選擇“保存數據”將結果保存到本機或外接優盤中。保存到優盤的數據為WORD格式，方便后續編輯和打印。

LDBBZ-1000B數字式變壓器變比測試儀以其直觀的操作界面和強大的功能，極大地簡化了變壓器變比測試的工作。無論是經驗豐富的工程師還是初學者，都能輕松上手，高效完成測試任務。
