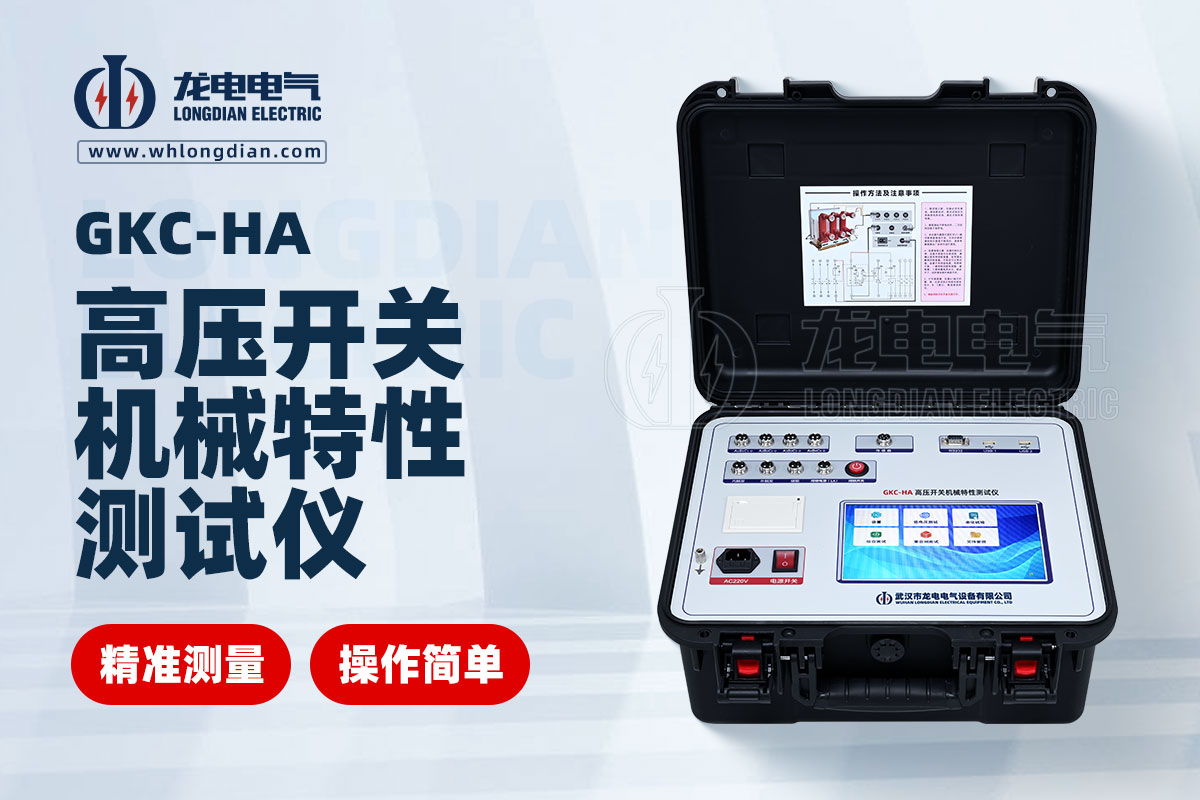

高壓開關特性測試儀線圈最大電流是什么？

線圈最大電流，指的是高壓開關特性測試儀的內部驅動電源，能夠安全輸出的、用于直接驅動斷路器分閘線圈或合閘線圈的最大瞬時電流值。這個電流通常是直流輸出，模擬變電站直流屏的實際工況，為開關的操作機構提供必要的電磁能量以完成分閘或合閘動作。

簡單來說，它就是測試儀“力氣”大小的一個體現。 電流越大，代表儀器能驅動更大型、需要更大操作功率的開關設備。

為什么線圈最大電流如此重要？

◆ 確保驅動成功（測試有效性）：不同型號、不同電壓等級的斷路器，其分合閘線圈的電阻值和動作功率要求差異很大。一些大型斷路器（如500kV及以上電壓等級）或某些型號的電磁操作機構，其線圈電阻可能很小，需要很大的瞬時電流（通常可達30A甚至更高）才能可靠吸合。如果測試儀的最大輸出電流不足，就無法驅動線圈，導致測試失敗，無法獲取特性數據。

◆ 保護測試設備安全（設備安全性）：測試儀內部的控制模塊和功率輸出器件（如大功率MOS管或IGBT）都有其最大電流承載限制。線圈最大電流這個參數，明確了儀器的安全輸出上限。如果用戶誤用它去驅動一個遠超其能力的線圈，可能會導致儀器內部的功率元件過流燒毀。

◆ 明確儀器適用范圍（選型指導性）：該參數是用戶選型時的重要依據。用戶需要根據自己管轄變電站內開關設備的類型，來選擇具有相應驅動能力的測試儀。例如，主要用于10kV-35kV電壓等級開關測試的儀器，其線圈電流可能在20A左右；而需要覆蓋110kV至500kV甚至更高電壓等級開關的測試儀，其線圈最大電流通常需要達到30A或更高。

總的來說，線圈最大電流是高壓開關特性測試儀的一個核心性能參數，它直接定義了儀器驅動能力的上限。選擇一款驅動能力充沛、留有裕量的測試儀，是保障電力測試工作高效、安全進行的基礎。
