高壓斷路器特性：一篇全面的技術指南

高壓斷路器是電力系統中非常重要的控制和保護設備。其主要功能是在正常運行條件下接通、分斷電路，以及在發生短路、過載等故障時，可靠地切斷故障電流，保護電力設備。

高壓斷路器主要有以下幾個重要特性：

• 開斷能力： 這是高壓斷路器最重要的特性之一。它指的是斷路器在特定電壓下，能夠可靠地切斷的最大短路電流。這個能力必須大于或等于系統可能出現的短路電流，以確保在故障發生時能有效開斷。

• 額定電流： 指斷路器在額定電壓下，能夠長期連續通過的最大電流。選擇斷路器時，其額定電流應大于或等于正常運行時的最大負載電流。

• 合閘能力： 指斷路器在合閘時，能夠可靠地關合的最大短路電流。在某些情況下，斷路器可能需要合上一個帶有短路故障的線路，因此需要有足夠的合閘能力來承受合閘瞬間的巨大電流沖擊。

• 絕緣水平： 包括額定電壓、額定絕緣水平和沖擊耐受電壓等。這些參數決定了斷路器在正常工作和過電壓情況下，其絕緣結構是否能承受住電壓而不發生擊穿。

• 機械壽命和電氣壽命：

• 機械壽命： 指斷路器在不帶電的情況下，可以進行開合操作的次數。這個參數反映了斷路器機械部分的耐用性。

• 電氣壽命： 指斷路器在額定電流或開斷電流下，可以進行開合操作的次數。開斷電流對觸頭的燒蝕會影響其電氣壽命。

• 操作機構： 這是驅動斷路器進行開合操作的裝置，常見有彈簧儲能機構、電磁操作機構和液壓操作機構等。不同的操作機構有不同的特點，例如，彈簧機構動作速度快，適合頻繁操作。

• 滅弧介質： 斷路器在分斷大電流時，觸頭間會產生電弧。為了迅速有效地熄滅電弧，斷路器會采用不同的滅弧介質。常見的滅弧介質包括：

• SF6氣體： 具有優異的絕緣和滅弧性能，是目前高壓斷路器中最常用的介質。

• 真空： 真空斷路器（通常用于中高壓）利用真空環境來滅弧，滅弧能力強，操作壽命長。

• 壓縮空氣： 早期常用，現在應用較少。

• 油： 早期常用，現在已基本被 SF6 和真空斷路器取代。

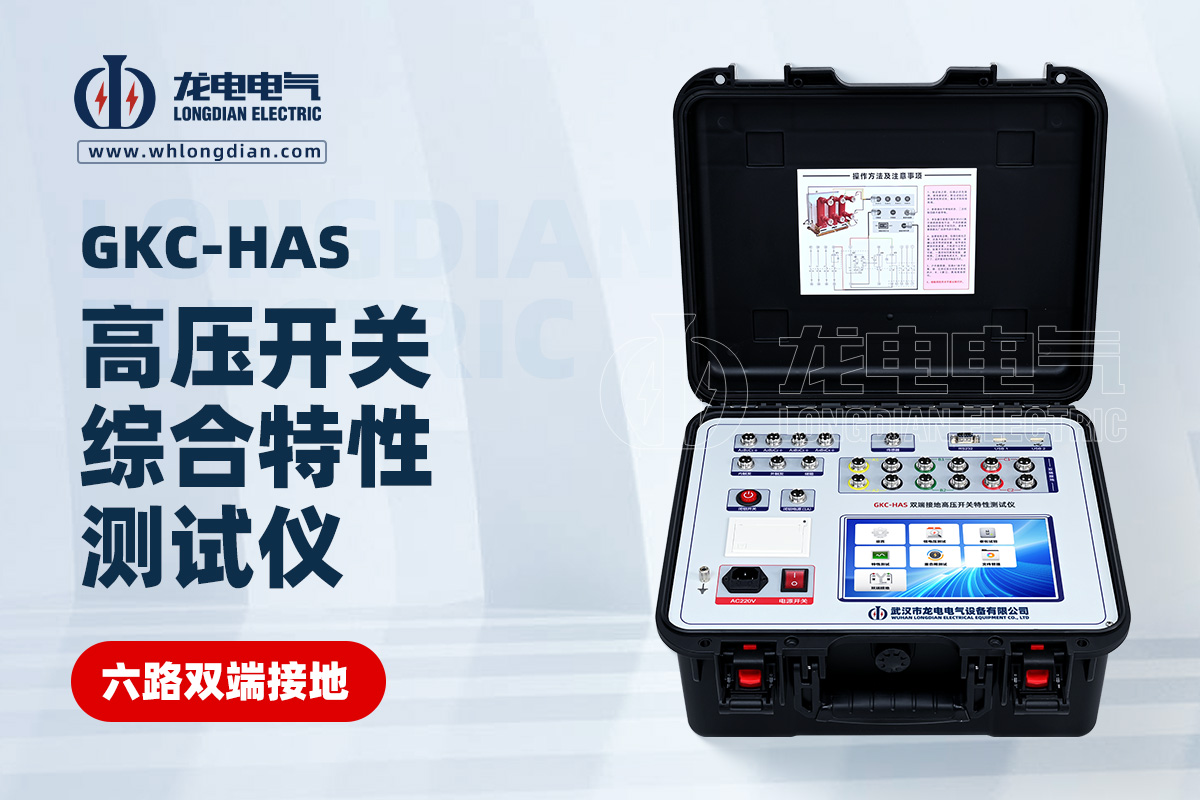

通過使用武漢龍電電氣生產高壓斷路器特性測試儀，用戶可以全面評估高壓斷路器的機械與電氣性能，及時發現潛在問題，確保電力系統的安全可靠運行。
