地埋電纜線斷點怎樣查找

地埋電纜線的斷點查找通常需要使用專業的檢測方法和設備，以確保準確性和效率。

以下是一些常用的地埋電纜線斷點查找方法：

① 低壓脈沖法：

這種方法適用于地埋電纜的斷點故障檢測。

首先對電纜各相分別進行全長測試，觀察三相對鎧裝測試時的波形是否一致。

對于高阻故障，各相測試波形通常是一致的；而對于低阻故障或存在斷點的故障相，測試波形會與電纜全長不一致，從而可以直接用低壓脈沖測試出故障距離。

② 零電位法（電位比較法）：

適用于長度較短的電纜芯線對地故障。

將電纜故障芯線與等長的比較導線并聯，在兩端加電壓。

當微伏表的正極在比較導線上移動至指示值為零時的點與故障點等電位，即故障點的對應點。

這種方法簡便精確，不需要精密儀器和復雜計算。

③ 針刺判別法：

這種方法通過在斷點電纜上分段插入鋼針，然后使用萬用表依次測量通斷狀況來查找斷點。

該方法可能會破壞絕緣層，因此在實際應用中需要謹慎使用。

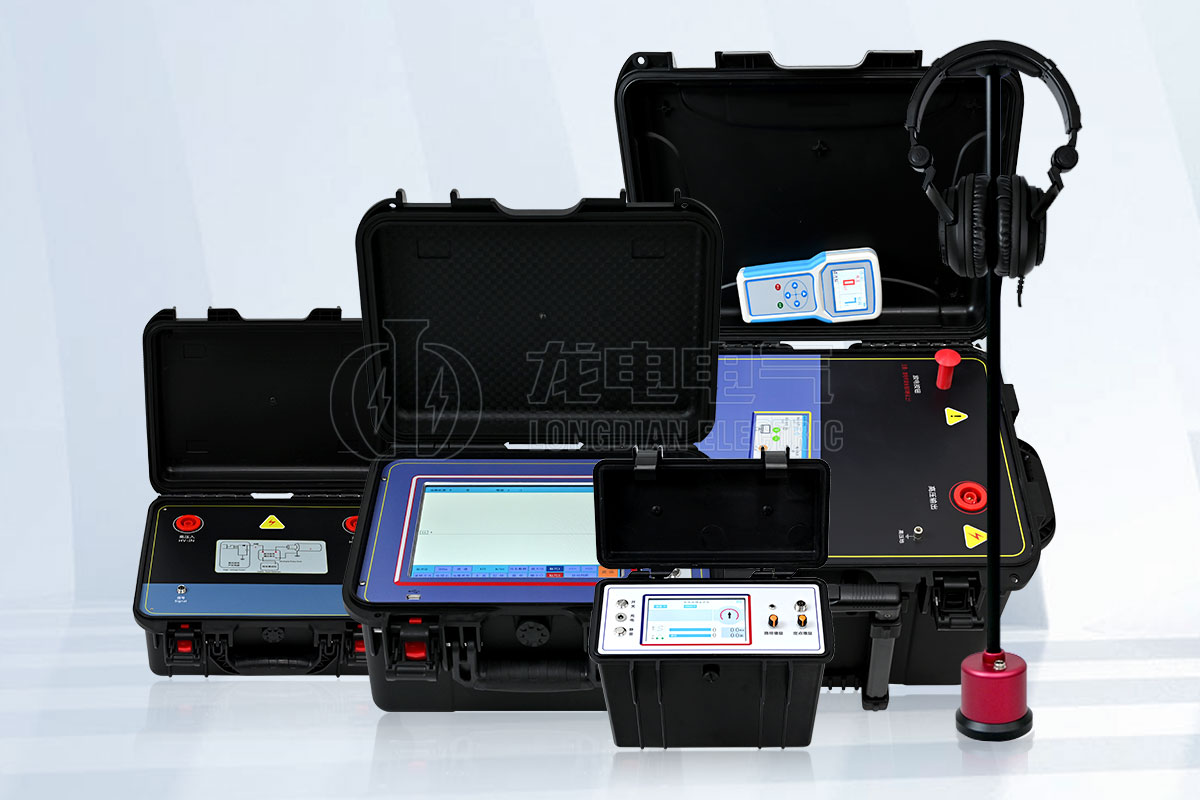

④ 專業儀表檢測：

使用電纜故障測試儀，可以測試電纜的各種故障，尤其是對電纜的閃絡及高阻故障進行檢測。

如配備聲測法定點儀，可以將故障點精確確定在0.5米以內。

⑤ 音頻探測儀：

對于地下電纜故障點的判斷，可以通過音頻探測儀來判斷故障點。

這種方法適用于電纜全長以及短路、斷路點的判斷。

在查找地埋電纜線斷點時，先了解電纜的環境條件、品種和規格，以及確定故障所在位置的范圍和電纜的出口位置。然后，可能需要進行開挖和檢查，將沿線電纜的鎧裝層、保護層和絕緣層暴露出來，便于檢測。
