什么是電力變壓器能效等級？一文讀懂能效標準與節能價值

在倡導綠色制造和“雙碳”目標的今天，電力變壓器作為電網中無處不在的電能轉換設備，其能效水平直接關系到全社會的能源消耗與碳排放。電力變壓器能效等級，正是衡量其能耗高低、區分其節能水平的權威標尺。

一、 能效等級是什么？

簡單來說，電力變壓器能效等級是國家對變壓器能耗值設定的強制性或引導性標準。它根據變壓器的空載損耗和負載損耗這兩個核心參數的高低，將變壓器的能效性能劃分為不同的級別。

這類似于我們購買家電時看到的“中國能效標識”，一級能效代表最節能，三級（或二級）則代表市場準入水平。等級數字越小，意味著變壓器的損耗越低，運行起來越省電。

二、 核心概念：空載損耗與負載損耗

要理解能效等級，必須先明白它是基于哪兩項“考試成績”來評定的：

① 空載損耗（鐵損）

◆ 定義：當變壓器一側繞組施加額定電壓，另一側開路時，變壓器自身消耗的功率。

◆ 特點：這是一個固定損耗，只要變壓器掛網運行（即使不帶任何負載），就會持續產生。它主要消耗在變壓器的鐵芯上，用于建立和維持磁場。

◆ 好比：一個水車系統，即使沒有在抽水，只要水流（電壓）在推動，水車自身的軸承摩擦和風阻也會消耗一部分能量。

② 負載損耗（銅損）

◆ 定義：當變壓器一側繞組短路，另一側通過額定電流時，變壓器繞組電阻消耗的功率。

◆ 特點：這是一個可變損耗，其大小與負載電流的平方成正比。負載越大，損耗越高。它主要消耗在變壓器的繞組（線圈）上。

◆ 好比：水車在抽水時，水在管道中流動與管壁產生的摩擦阻力，流量（電流）越大，阻力損耗越大。

能效等級標準，就是對不同容量變壓器的這兩項損耗值設定了上限。一級能效的損耗限值最嚴格，三級最寬松。

三、 中國的能效標準與等級劃分

目前我國執行的最新強制性國家標準是 《電力變壓器能效限定值及能效等級》（GB 20052-2020）。

◆ 能效3級：代表了變壓器的能效限定值。低于此等級的產品被視為高耗能變壓器，不允許在市場上生產、銷售和使用。這是法定的“準入門檻”。

◆ 能效2級：代表了目標能效值，是引導和鼓勵企業達到的節能水平。

◆ 能效1級：代表了先進水平，是當前技術下能達到的最節能標準。采購和使用一級能效變壓器是實現節能降碳的最直接手段。

重要提示：新國標GB 20052-2020相較于舊標準，對各等級損耗的要求大幅提升，這意味著現在生產的一級能效變壓器，其節能效果遠優于過去的老產品。

四、 推行能效等級的重要性

① 巨大的節能潛力：變壓器是“永不關機的能耗大戶”。一個大型數據中心或工業企業，使用一級能效變壓器相比三級能效，每年節省的電費可達數十萬甚至上百萬元。

② 減少碳排放：節約一度電，就減少一份發電側的碳排放。推廣高效變壓器是實現“雙碳”目標在電力輸配環節的關鍵舉措。

③ 降低全生命周期成本（TCO）：雖然一級能效變壓器的采購價格稍高，但其在長達20-30年的運行壽命中，節省的電費遠高于初始投資差價，全生命周期綜合成本更低。

④ 倒逼技術升級：能效標準推動制造商研發更優質的鐵芯材料（如非晶合金、高導磁硅鋼片）、優化設計和改進工藝，促進整個產業升級。

五、 如何判斷與選擇？

◆ 查看能效標識：合規的變壓器產品上必須貼有“中國能效標識”標簽，明確標注其等級。

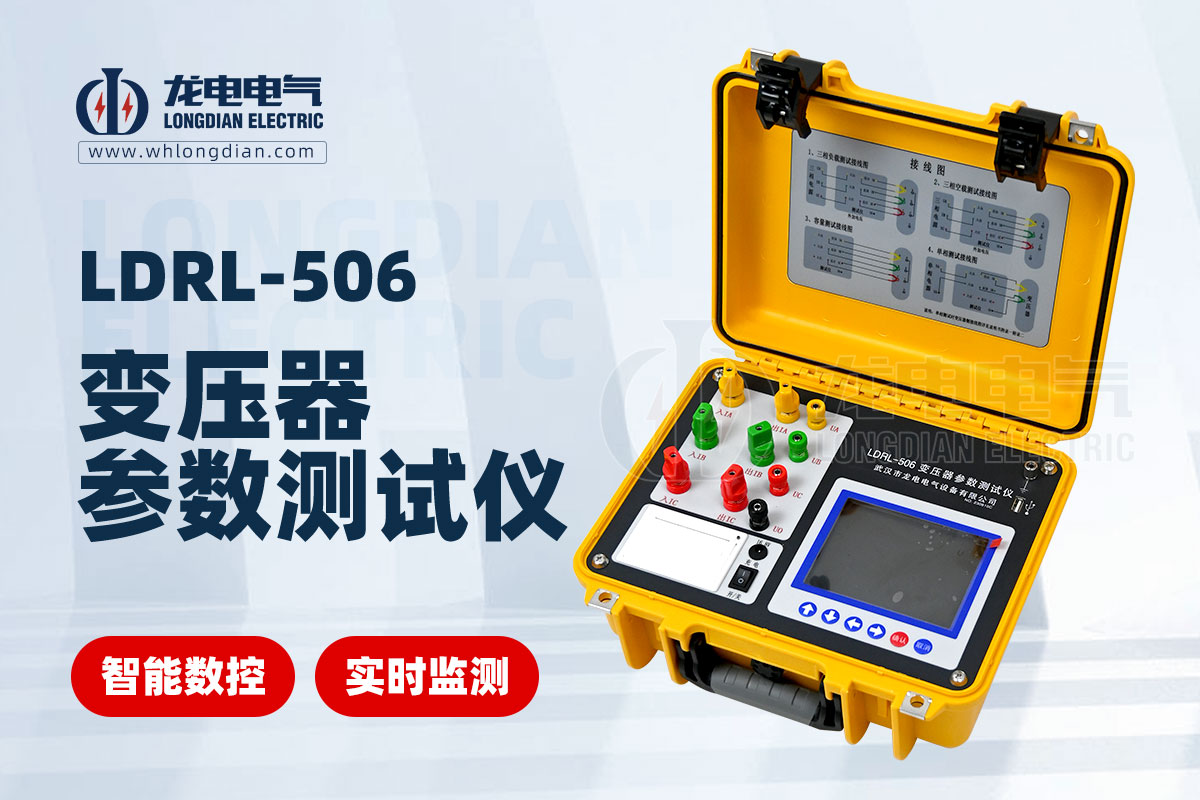

◆ 使用專業設備檢測：對于在運變壓器，可以使用變壓器容量特性測試儀等設備，實際測量其空載損耗和負載損耗，并與國家標準比對，以判斷其真實的能效水平，為節能改造或電力稽查提供依據。

電力變壓器能效等級不僅是一個簡單的標簽，更是國家推動節能減排、企業實現降本增效的重要工具。在選擇變壓器時，不應只關注初始購買成本，更應著眼于其長期的運行能耗。選擇更高能效等級的變壓器，是一項對企業經濟效益和社會環境效益都有利的“雙贏”投資。
