互感器綜合特性測試儀：工頻與變頻技術對比與應用

互感器（CT/PT，電流互感器/電壓互感器）是電力系統中進行電流、電壓測量的“眼睛”和“橋梁”，其準確性直接影響到電能計量和繼電保護的可靠性?；ジ衅骶C合特性測試儀是用于校準和診斷互感器全套性能的關鍵設備。

在技術發展中，互感器測試儀主要經歷了從工頻測試到變頻（或異頻）測試的演變。了解這兩種技術的區別，對于選擇合適的測試設備、確保測試的準確性與效率至關重要。

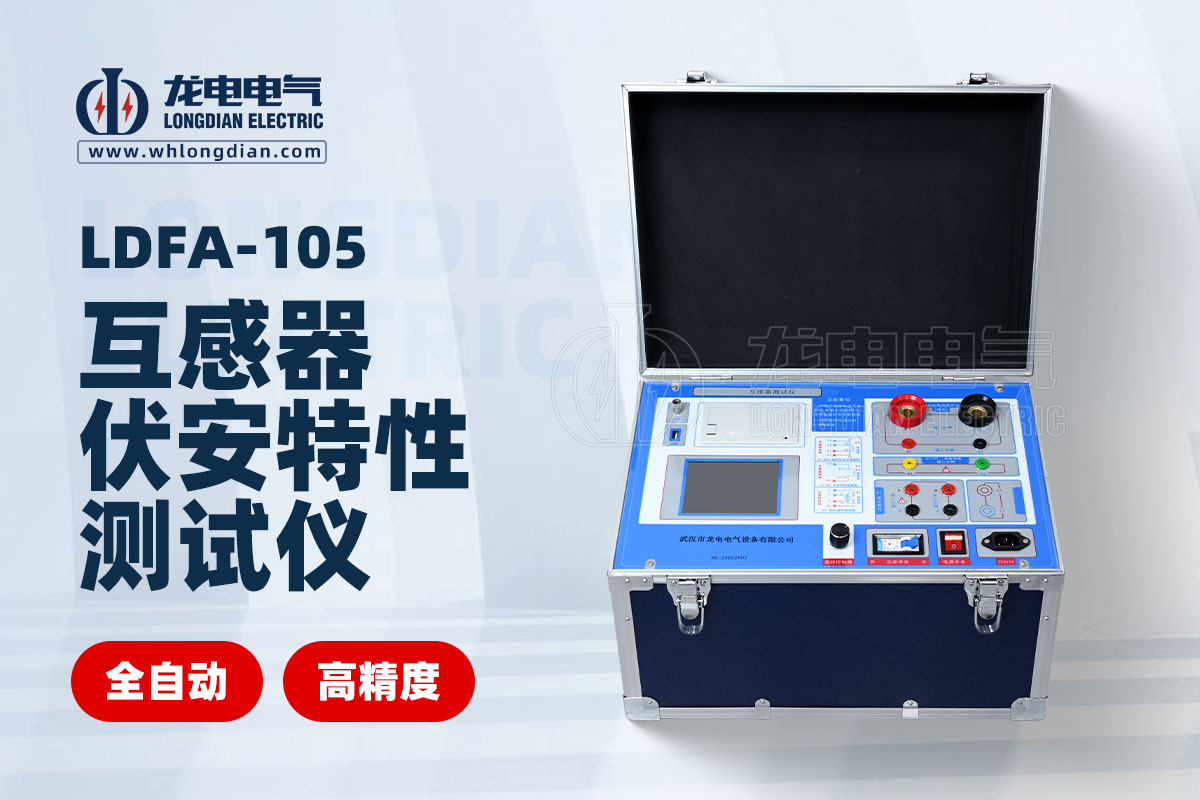

一、 傳統技術：工頻互感器綜合特性測試

工頻測試法是指測試儀在電力系統的標準頻率下（中國為 50 Hz，部分國家為 60 Hz）對互感器進行各項試驗。它要求測試激勵源與電力系統頻率一致。

核心原理與應用：

工頻測試儀依賴大功率工頻激勵電源，采用傳統的升流法或升壓法進行測試。

◆ 伏安特性： 需輸入大電流/高電壓激勵互感器二次側，使其飽和，從而得到伏安曲線。

◆ 變比與角差： 通常采用標準互感器進行工頻比較法，對測試結果進行比對。

優勢：

◆ 與運行狀態一致： 在與電網實際運行頻率一致的條件下進行測試，結果理論上最接近互感器的實際工作狀態。

◆ 原理基礎： 技術成熟，符合電力試驗的傳統規范。

局限性（現代應用中的痛點）：

◆ 設備笨重： 測試 CT 伏安特性需要大電流，導致工頻測試設備體積龐大、重量沉重，不便于現場攜帶和操作。

◆ 試驗電源依賴性： 現場試驗受電源容量限制，難以在所有變電站都找到足夠的試驗電源支持。

◆ 抗干擾性差： 在變電站高電磁干擾環境中，工頻 50 Hz 信號極易受到現場環境 50 Hz 雜波的干擾，影響測試精度和穩定性。

◆ 效率低下： 試驗接線和升流升壓過程復雜且耗時。

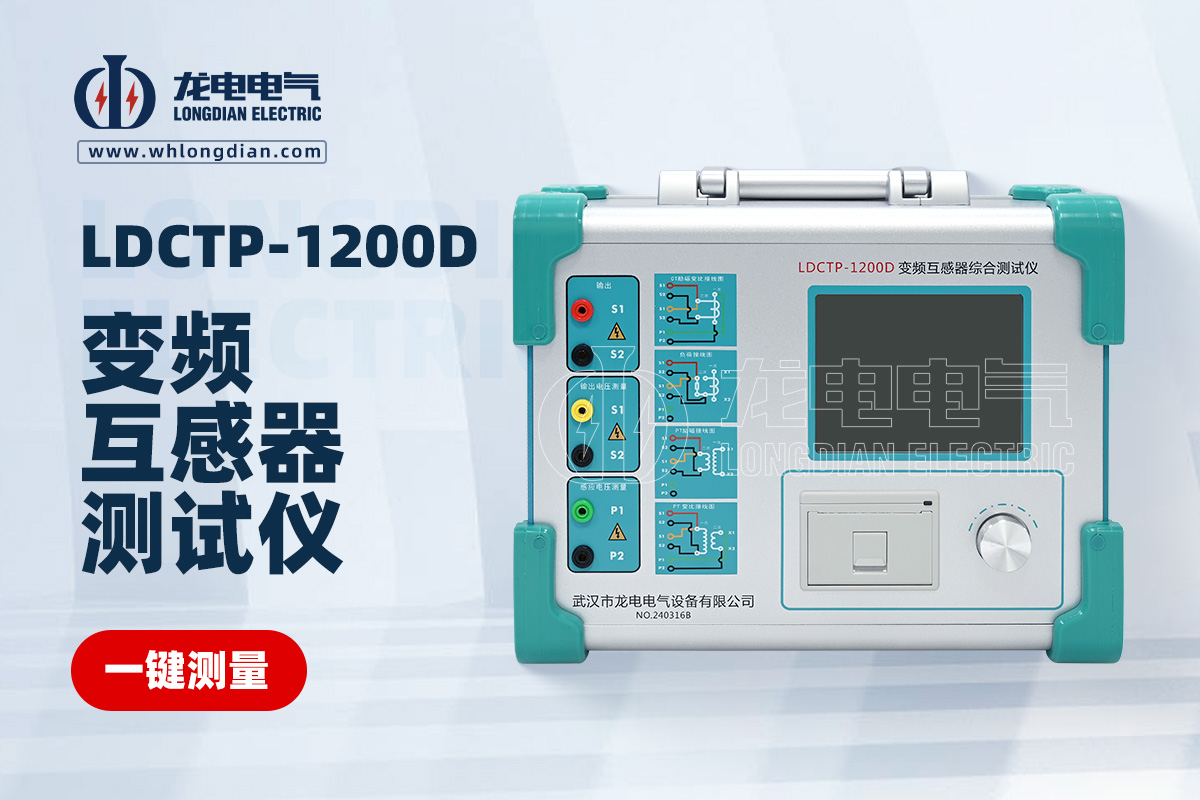

二、 現代技術：變頻（異頻）互感器綜合特性測試

變頻測試法（或稱異頻法、掃頻法）是現代互感器測試儀的主流技術。它是一種基于低壓、小功率、多頻率激勵的快速、綜合測試方法。

核心原理與優勢：

變頻測試儀利用先進的電子技術和算法，產生一個與工頻（50 Hz）不同頻率的激勵信號進行測試，并通過數學模型和算法將結果等效到 50 Hz 下。

◆ 低壓高測： 在測試 CT 伏安特性時，通過改變激勵頻率（如 45 Hz、55 Hz 等）和低壓信號，利用互感器自身的數學模型和等效換算原理，在不飽和的情況下推算出互感器在工頻下的飽和特性。

◆ 抗干擾性強： 由于采用與工頻 (50 Hz) 不同的頻率進行測試，可以利用數字濾波技術有效避開現場 50 Hz 的強電磁干擾，極大提高了測試的可靠性和精度。

◆ 高度集成化： 一臺設備集成所有測試功能（CT/PT 的伏安特性、變比、極性、角差、二次負荷、二次繞組電阻、暫態特性等），實現了一鍵式全自動測試。

◆ 輕便高效： 設備體積小、重量輕（通常為 10 kg～20 kg 級別），極大地提高了現場測試的效率和便捷性。

三、 總結與應用選擇

在追求效率和安全性的現代電力現場試驗中，變頻（異頻）互感器綜合特性測試儀以其輕便化、全功能集成、高效率和優異的抗干擾能力，已完全取代傳統的工頻設備，成為互感器現場試驗和維護的首選解決方案。
