攻克高阻難題：電纜故障測試儀的“沖擊閃絡法”揭秘

在電纜故障的世界里，高阻故障，特別是涉及閃絡和高阻接地的故障，是最讓維護人員頭疼的難題。這類故障點在高壓下才會擊穿放電，而在常規低壓測試下則無明顯特征。此時，電纜故障測試儀必須請出它的“重型武器”——沖擊閃絡法（Impulse Flashover Method），也被廣泛稱為沖擊高壓法或多次脈沖法（Multiple Impulse Method, MIM）。

什么是沖擊閃絡法？

沖擊閃絡法是一種專為解決高阻和閃絡型電纜故障而設計的測試技術。它結合了高壓電源和低壓脈沖測距技術，其核心思想是：用高壓在故障點制造一次“閃絡”，并利用這次閃絡產生的低阻特征來測量距離。

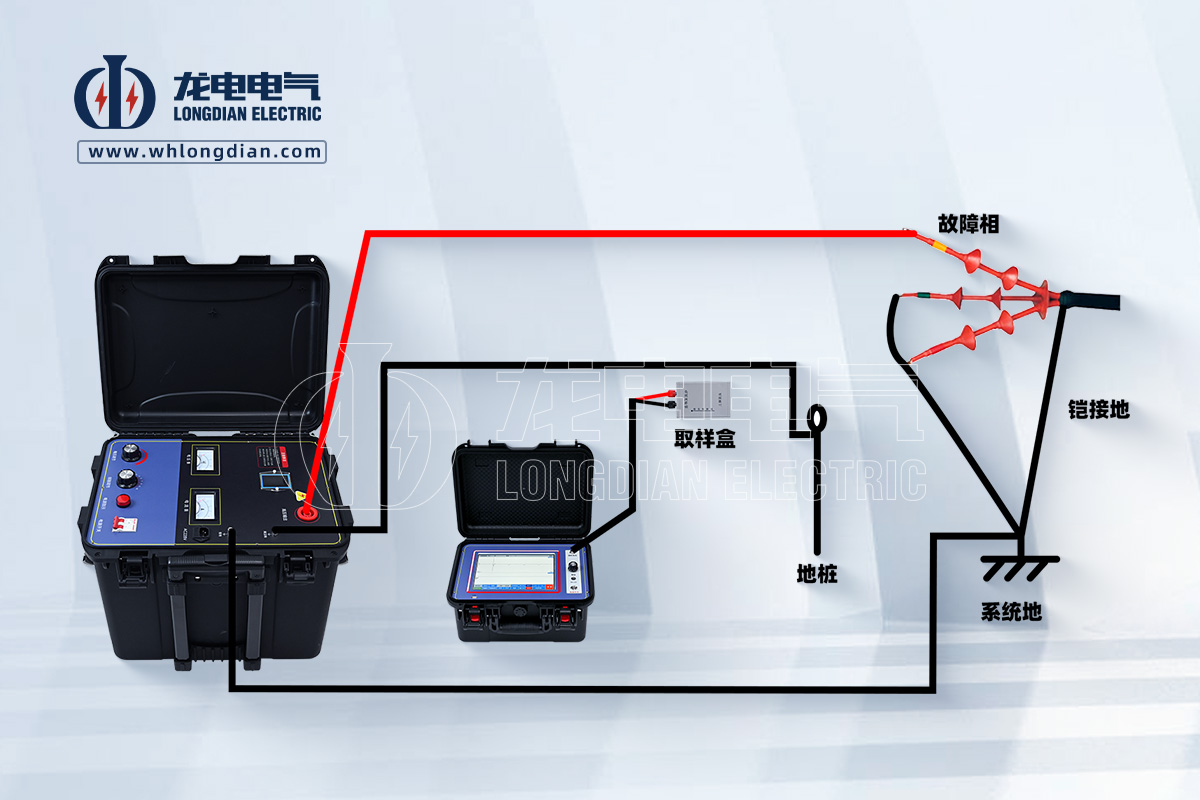

具體工作原理如下：

① 施加高壓沖擊： 使用高壓發生器（如沖擊高壓設備）向故障電纜施加高壓脈沖，直到電壓擊穿故障點，產生閃絡放電。

② 閃絡瞬間： 閃絡發生時，故障點的電阻會瞬間降至接近零歐姆（形成暫時的低阻短路）。

③ 捕獲低阻信號： 此時，電纜故障測試儀（TDR主機）會同步或延遲地發出一個低壓脈沖。這個低壓脈沖遇到閃絡瞬間形成的低阻點時，會產生清晰的反射波。

④ 精確測距： 測試儀捕獲并分析這個反射波形，利用經典的**時域反射原理（TDR）**來精確計算故障點的位置。

⑤ 高精度升級（多次脈沖法 MIM）： 現代技術中更常采用多次脈沖法（MIM）。它不是單純依靠高壓沖擊的反射波，而是將高壓沖擊波作為“捕獲信號”發送到TDR主機。TDR主機將這個沖擊波與一個延遲的低壓脈沖進行比較，波形更加穩定和清晰，大大提高了高阻故障的測試精度。

沖擊閃絡法的核心優勢與應用

沖擊閃絡法是解決復雜電纜故障的“撒手锏”，它擁有以下不可替代的優勢：

◆ 攻克高阻難題： 專門針對電阻率高、難以用低壓脈沖法直接測量的高阻接地、閃絡性故障（如潮濕、絕緣老化導致的內部擊穿）等。

◆ 波形清晰穩定： 特別是MIM技術，它能有效抑制高壓沖擊時產生的干擾，使最終在TDR屏幕上顯示的波形如同低阻故障波形一樣清晰、穩定，易于技術人員判斷。

◆ 大幅提高成功率： 沖擊閃絡法將高阻故障轉化為低阻特征進行測量，極大地提高了復雜故障的預定位成功率和準確性。

安全操作與設備要求

由于沖擊閃絡法涉及到高壓操作，對設備和操作人員都有更高的要求：

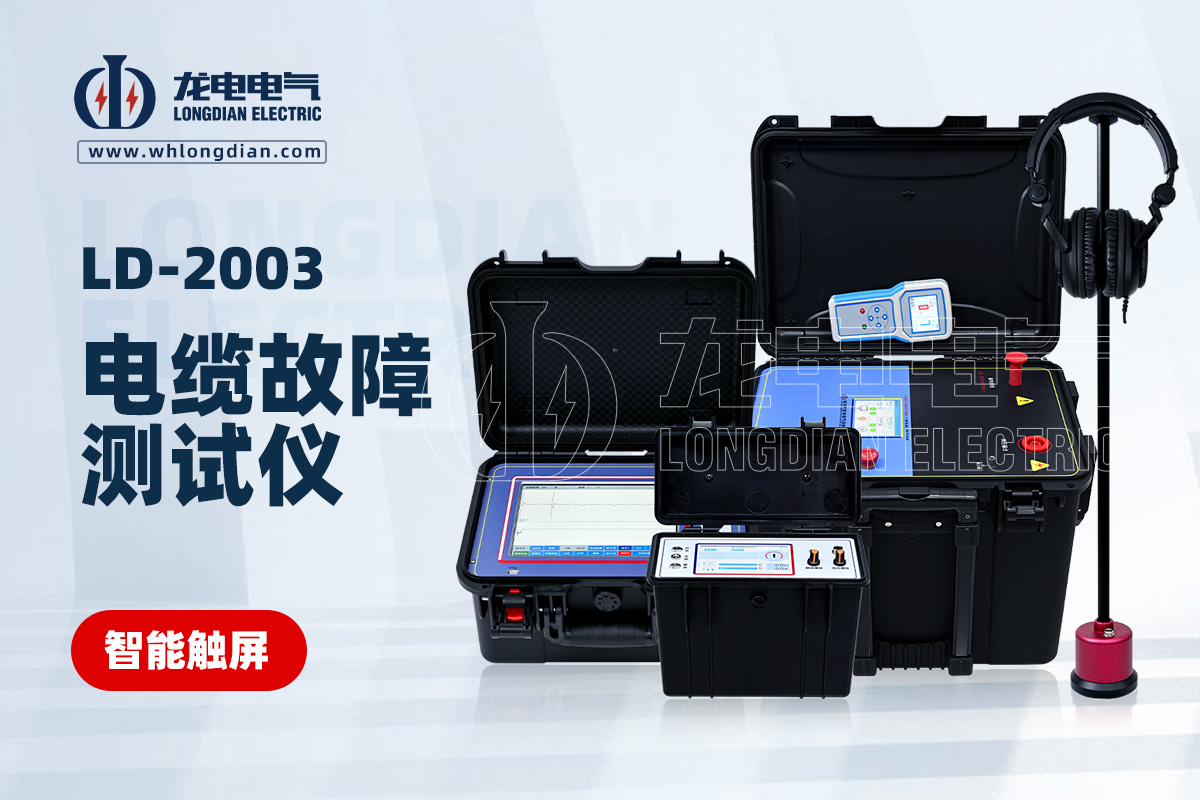

◆ 專業設備： 必須使用專業的高壓沖擊發生器（如電纜故障測試高壓一體化設備），并配合具有多次脈沖捕獲功能的電纜故障測試儀主機。

◆ 嚴格規范： 操作人員必須嚴格遵守高壓試驗的安全規程，做好安全防護和接地措施。

◆ 經驗積累： 對操作者的專業技能和經驗要求較高，需要準確判斷放電波形，才能得出準確的故障距離。

在電力維護領域，時間就是金錢，穩定就是生命。電纜故障測試儀的沖擊閃絡法是解決高阻和閃絡故障的利器，它將復雜的電氣現象轉化為直觀的測距數據，是保障電力系統高效搶修、快速恢復供電的關鍵技術。掌握沖擊閃絡法，意味著擁有了應對最棘手電纜故障的決定性能力。
