繼電保護測試儀的工作原理是什么？

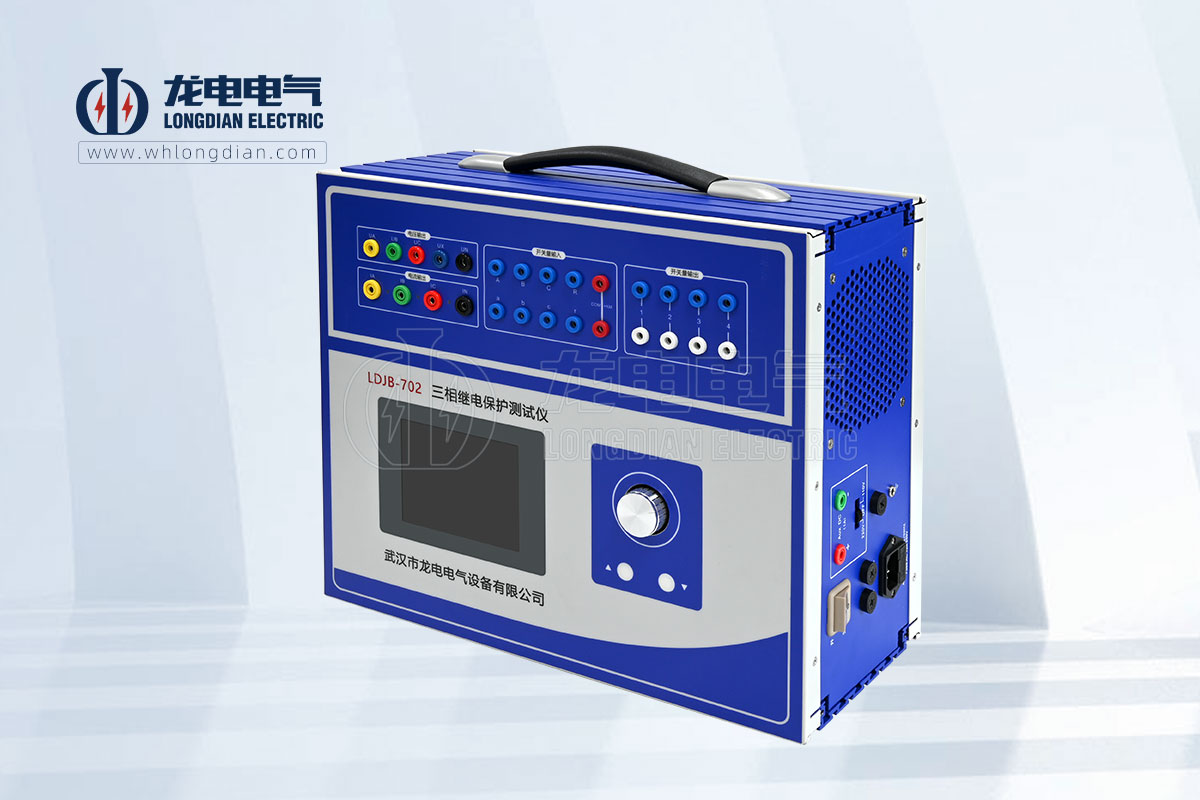

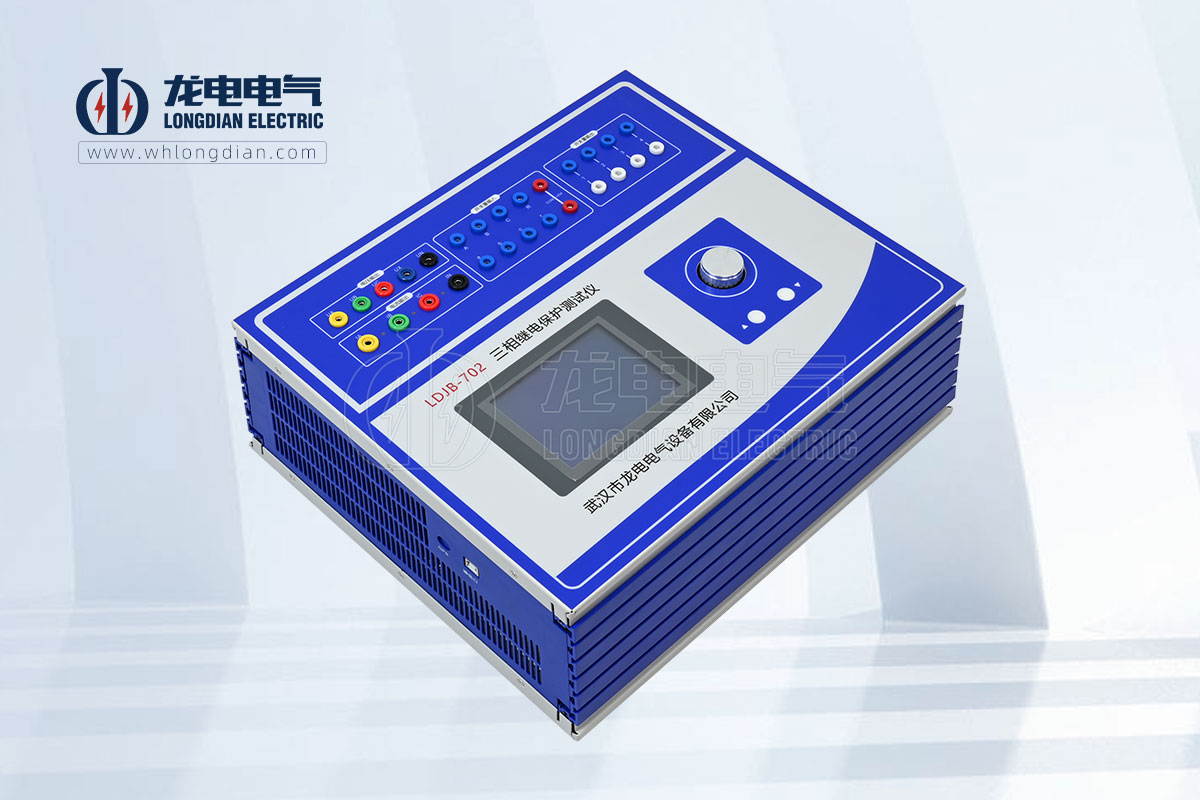

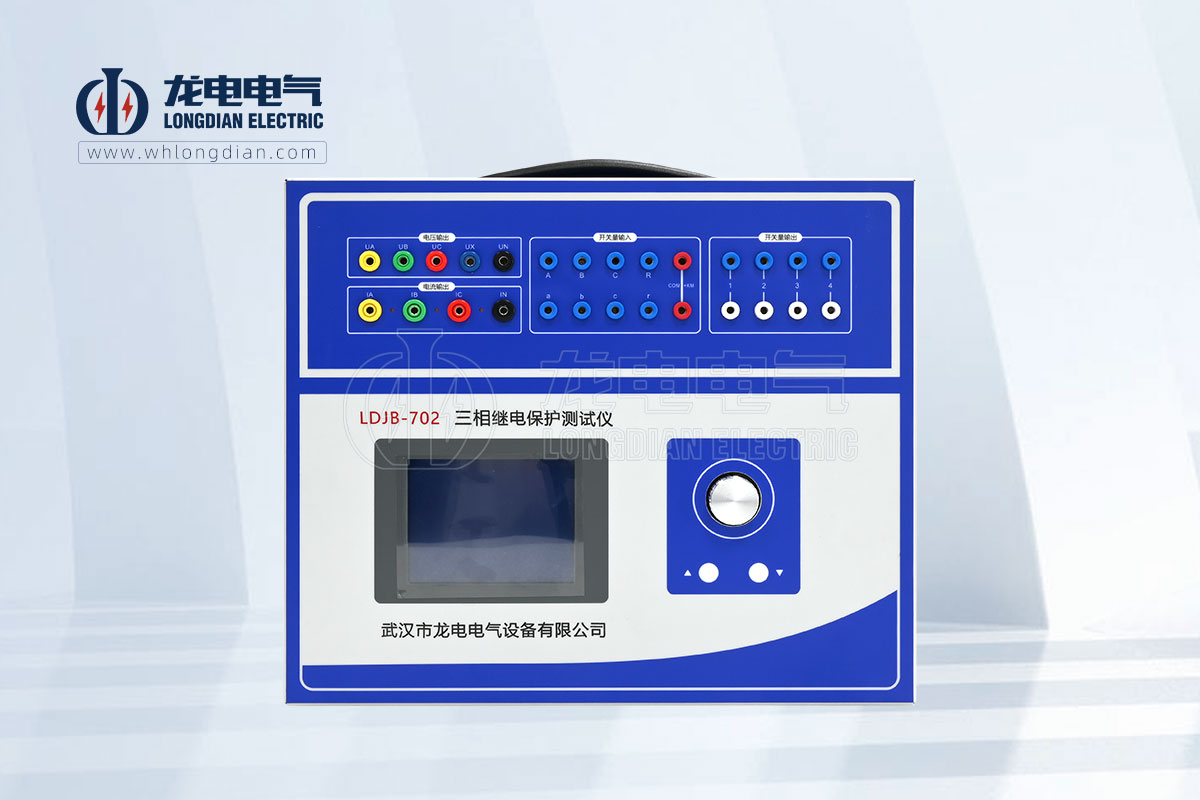

繼電保護測試儀是一種用于測試繼電保護裝置性能的儀器，是電力系統繼電保護工作中必不可少的工具。繼電保護測試儀的工作原理是通過模擬各種電力系統故障情況，來檢測繼電保護裝置是否能夠正確動作。

繼電保護測試儀由以下幾部分組成：

主回路：用于模擬各種電力系統故障情況，如電壓、電流、頻率等的變化。

輔回路：用于控制主回路的輸出，并測量繼電保護裝置的動作情況。

測量回路：用于測量主回路和輔回路的電壓、電流等參數。

控制回路：用于控制儀器的整體運行。

繼電保護測試儀的測試原理可以概括為以下幾個步驟：

根據被測繼電保護裝置的類型和要求，選擇合適的測試方案和測試參數。

將繼電保護裝置接入繼電保護測試儀的主回路和輔回路。

模擬各種電力系統故障情況，并觀察繼電保護裝置的動作情況。

記錄繼電保護裝置的動作時間、動作電流/電壓值等參數。

根據測試結果，判斷繼電保護裝置是否符合運行要求。

繼電保護測試儀的應用范圍非常廣泛，包括：

新裝繼電保護裝置的調試和驗收。

運行中繼電保護裝置的定期維護和校驗。

繼電保護裝置的改造和試驗。

事故分析和繼電保護裝置整定。

繼電保護測試儀的出現，對于提高電力系統繼電保護的可靠性和穩定性，起到了重要作用。

以下是繼電保護測試儀的常見功能：

直流電壓/電流輸出：用于測試直流型繼電保護裝置。

交流電壓/電流輸出：用于測試交流型繼電保護裝置。

頻率輸出：用于測試頻率型繼電保護裝置。

復合故障模擬：用于模擬各種復雜的電力系統故障情況。

繼電保護裝置參數測量：用于測量繼電保護裝置的動作時間、動作電流/電壓值等參數。

數據記錄和分析：用于記錄測試數據并進行分析。
