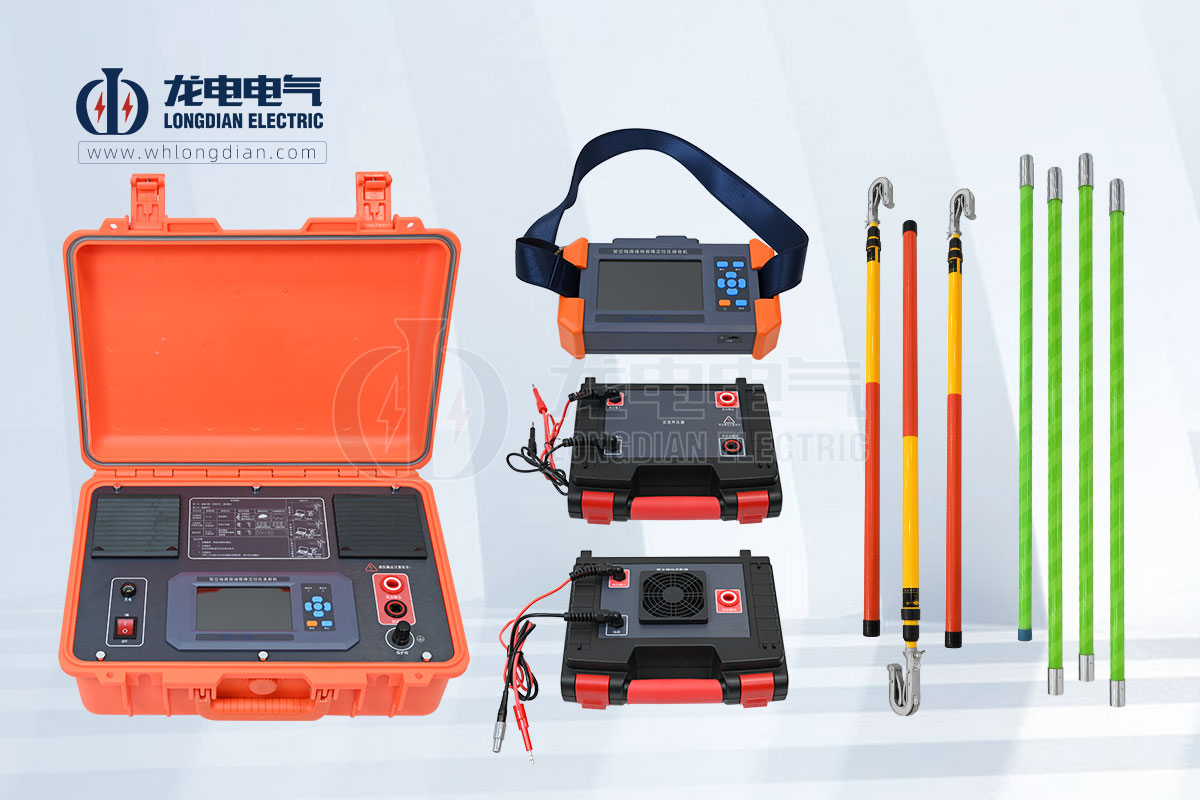

架空線路故障定位裝置直流定位操作

在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。該模式同時適用于低阻、高阻、相間短路、弧光放電等故障。弧光接地故障需要接入弧光接地適配器，如果線路存在接地PT需要解除接地PT后再進行故障定位。

發射機輸出為脈動直流信號，頻率為超低頻1Hz，頻率越低則受系統分布電容的影響越小。理論上講純直流信號抗分布電容影響的能力最強，但使用純直流信號很難避免地磁影響，經過理論計算和實際驗證，1Hz信號已能滿足絕大多數現場測試需求。

發射機的輸出限制電壓為8kV，相當于10kV線路的相電壓峰值。若電壓過高則超過線路耐壓等級，可能損壞線路（尤其是接入的分支電纜）的主絕緣；過低則可能無法使故障復現。

在線路沿線，將懸掛傳感器通過絕緣桿掛接在線路上檢測注入電流。傳感器采用高靈敏度傳感器，其磁路無需閉合，在很大程度上方便了掛、取操作。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。

在地面上的接收機接收懸掛傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流波形持續存在，故障點后，電流波形消失?？上冗M行粗略分段，再精確定點，從而快速確定故障位置。

近端驗證：

為了驗證設備是否正常、驗證故障線路的選線和選相是否正確、以及本線路是否符合設備的測試條件，建議在發射機端對傳感器和接收機進行一次近端現場驗證。 將懸掛傳感器掛接在發射機高壓輸出線上，距離發射機5米遠，防止發射機輻射干擾。接收波形應為標準矩形波形，長按【保存】鍵保存當前波形。

注意：傳感器掛接應盡量保持穩定。若不穩定，受地磁影響波形將會出現漂移，若漂移過大超出顯示范圍，則自動進入調零過程，待1~2個周波（也即1~2秒）后，波形會回到正常范圍。

分段定位：

近端驗證成功后，再進行沿線實際定位。

為快速逼近故障點，建議進行50%法分段。首先選擇在線路中點處登桿，用絕緣桿將懸掛傳感器掛接在故障線路的故障相，掛接應盡量保持穩定。

接收機在地面上接收數據，若波形穩定，幅值和近端驗證波形無明顯變化，說明故障點還在下游；若波形很小、說明已經越過故障點。

本次分段成功后，在故障點所在的段中繼續50%分段。分段越來越短，故障點也逐步逼近，直至精確找到故障位置。

若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路的電纜發生故障，則應換用電纜故障測試儀進行測距和定點。
