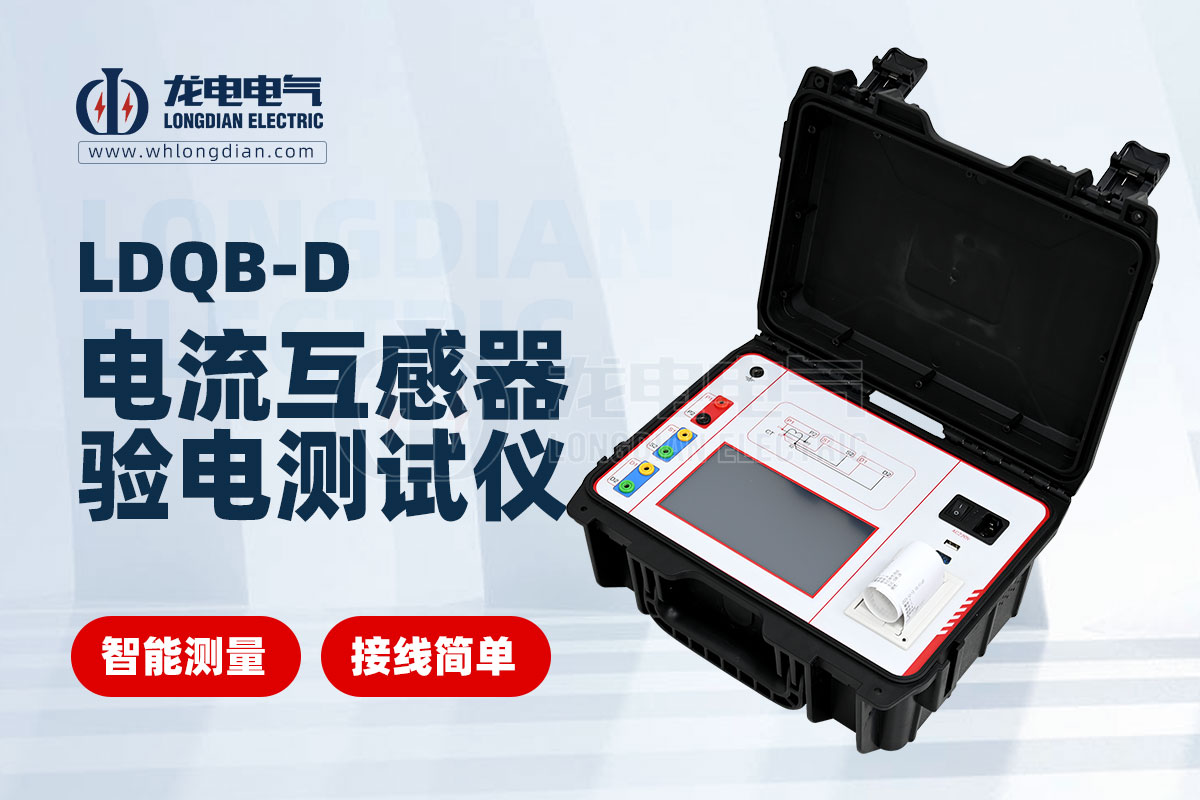

電流互感器驗電測試儀的基本原理與測試方法

電流互感器測試儀是一種用于測試電流互感器性能的儀器。它可以測量電流互感器的變比、準確度、二次負載等參數。

電流互感器測試儀的種類繁多，但基本原理都是一樣的。它們通常由以下部件組成：

一個交流電源：用于為電流互感器提供激勵。

一個標準電流源：用于產生已知的電流值。

一個負載：用于連接電流互感器的二次繞組。

一個測量裝置：用于測量電流互感器的輸出電壓或電流。

電流互感器測試儀的測試方法主要有以下幾種：

變比測試：用于測量電流互感器的變比。方法是將電流互感器的一次繞組連接到標準電流源，將二次繞組連接到測量裝置。然后，調整標準電流源的電流值，并記錄測量裝置的讀數。通過計算，可以得到電流互感器的變比。

準確度測試：用于測量電流互感器的準確度。方法是將電流互感器的一次繞組連接到交流電源，將二次繞組連接到負載和測量裝置。然后，調整交流電源的電壓和頻率，并記錄測量裝置的讀數。通過與標準值的比較，可以得到電流互感器的準確度。

二次負載測試：用于測量電流互感器的二次負載對變比和準確度的影響。方法是將不同阻值的負載連接到電流互感器的二次繞組，并重復變比測試和準確度測試。

以下是一些使用電流互感器測試儀的注意事項：

在測試之前，應確保電流互感器已經斷電。

測試時，應使用合適的負載。負載的阻值應與電流互感器的二次額定負載相匹配。

測試結果應記錄在案，以便以后查閱。
