電纜故障測試儀沖擊高壓閃測法原理介紹

電纜故障測試儀沖擊高壓閃測法（又稱沖閃法）是利用高壓脈沖電纜故障點發生擊穿放電，產生反射波，通過測量反射波的波形來確定故障點位置的一種電纜故障測試方法。該方法適用于測試電纜的高阻故障，如斷線、燒傷、接地等。

沖擊高壓閃測法的基本原理：

① 高壓脈沖發生器向電纜施加高壓脈沖。

② 高壓脈沖沿電纜傳播，直至遇到故障點。

③ 在故障點處，高壓脈沖擊穿電纜絕緣，形成瞬時火弧。

④ 火弧的迅速燃燒和熄滅產生反射波。

⑤ 反射波沿電纜傳播，并由接收裝置接收。

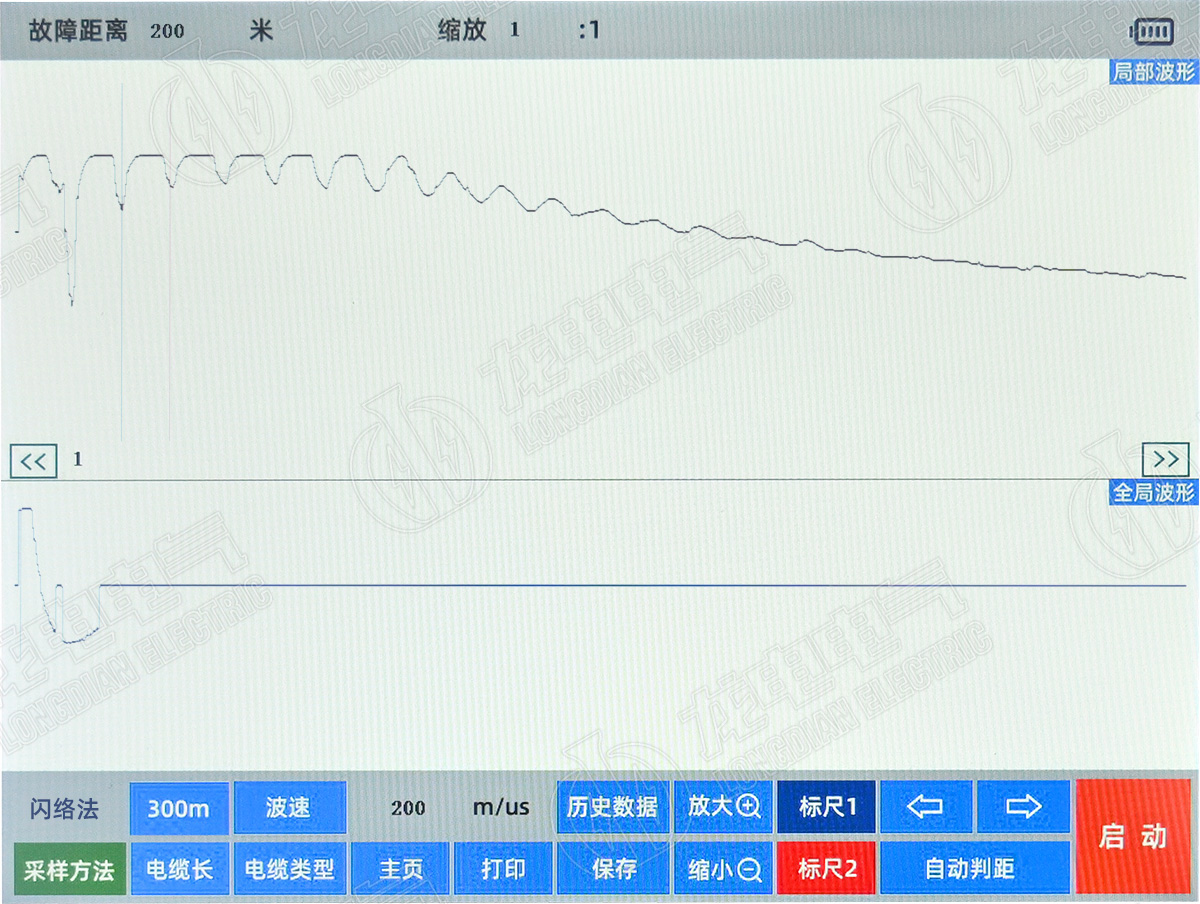

⑥ 故障測試儀對反射波進行波形分析，并根據波形特征來確定故障點的位置。

沖擊高壓閃測法的關鍵在于對反射波的波形分析。根據故障點的不同類型，反射波的波形也會有所不同。

斷線故障： 斷線故障的反射波波形為尖峰狀，上升時間短、下降時間長。

接地故障： 接地故障的反射波波形為圓滑狀，上升時間和下降時間都較長。

高阻燒傷故障： 高阻燒傷故障的反射波波形介于斷線故障和接地故障之間，上升時間和下降時間都比較短。

通過分析反射波的波形，可以判斷故障點的類型和大致位置。然后，再通過其他輔助手段，如聲納法、磁感應法等，來精確定位故障點。

沖擊高壓閃測法適用于測試地電纜、架空電纜、電纜分支、電纜終端等各種類型電纜的高阻故障。該方法的優點是操作簡單、測試速度快、精度高。但該方法也存在一些局限性，如對低阻故障的測試效果不佳，且對環境噪音比較敏感。

在使用沖擊高壓閃測法進行電纜故障測試時，應注意以下事項：

測試前應先對電纜進行斷電和接地。

測試時應穿戴必要的防護裝備。

測試后應及時對電纜進行修復。

沖擊高壓閃測法是電纜故障測試中常用的方法之一，具有操作簡單、測試速度快、精度高等優點。但該方法也存在一些局限性，如對低阻故障的測試效果不佳，且對環境噪音比較敏感。因此，在實際應用中，應根據具體情況選擇合適的測試方法。
