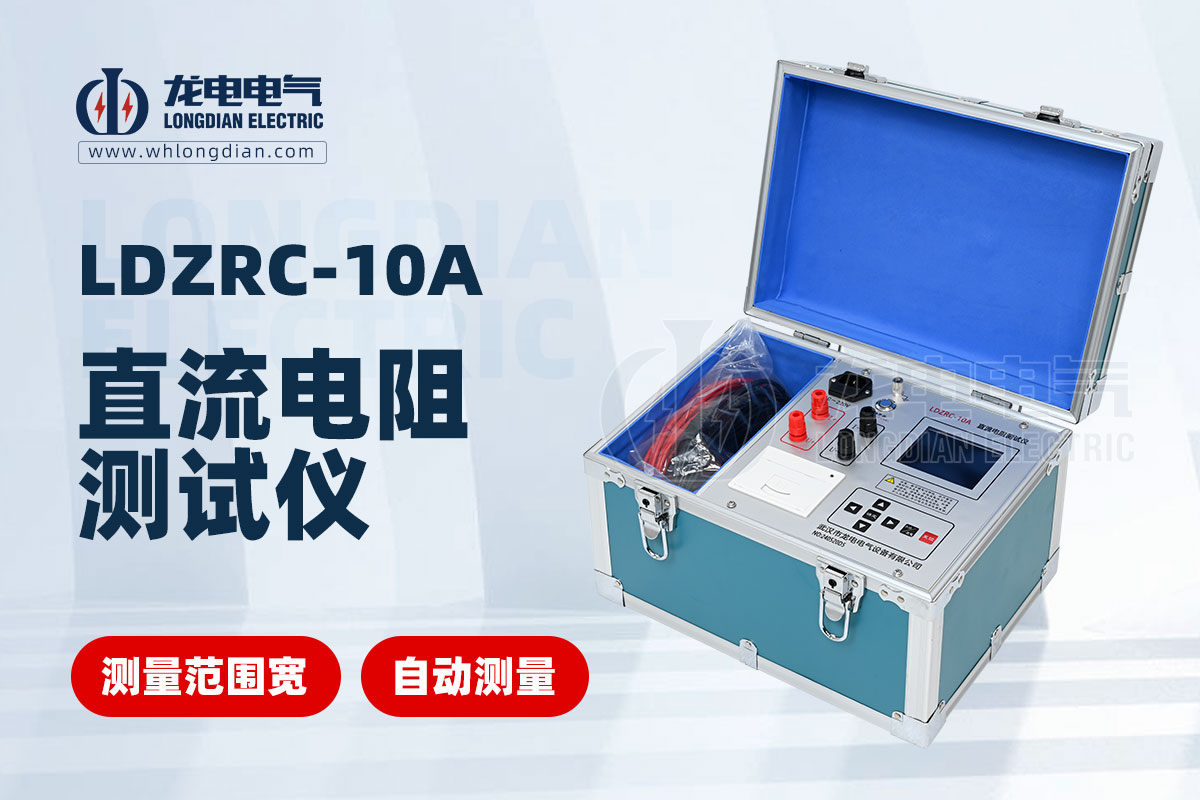

LDZRC-10A直流電阻測試儀工作原理

LDZRC-10A直流電阻測試儀是一款專業用于測量各種類型變壓器和互感器直流電阻的精密儀器。其工作原理基于歐姆定律，通過施加穩定的直流電流于被測繞組，并測量其兩端的電壓降，從而計算出繞組的直流電阻值。以下是LDZRC-10A直流電阻測試儀工作原理的詳細介紹。

一、核心處理單元

LDZRC-10A直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制。這一先進的處理器具有強大的數據處理能力和穩定的控制性能，能夠自動完成自校、穩流判斷、數據處理、阻值顯示等功能。在測試過程中，處理器會根據預設的測試參數和算法，對采集到的電壓和電流數據進行精確計算，得出繞組的直流電阻值。

二、測試電流輸出與采樣

測試儀配備有多個輸出電流檔位，包括10A、5A、2A、0.5A、0.2A和20mA等，以適應不同量程和精度的測試需求。在測試時，用戶可以根據被測繞組的特性和測試要求，選擇合適的輸出電流檔位。測試儀通過內部的電流源電路，輸出穩定的直流電流至被測繞組。

同時，測試儀還具備高精度的電壓采樣電路，用于測量被測繞組兩端的電壓降。采樣電路會將采集到的電壓信號轉換為數字信號，并傳輸至處理器進行進一步處理。

三、數據處理與顯示

處理器接收到電壓和電流的數字信號后，會根據歐姆定律（R=U/I）計算出繞組的直流電阻值。為了確保測試結果的準確性和可靠性，測試儀還采用了多種數據處理技術，如濾波、校準和誤差修正等。這些技術能夠有效地消除測試過程中的干擾和誤差，提高測試結果的精度和穩定性。

計算結果會以數字形式顯示在測試儀的屏幕上，用戶可以通過觀察屏幕上的數值來了解被測繞組的直流電阻情況。此外，測試儀還具備存儲和打印功能，可以將測試結果保存至內部存儲器或打印出來以供后續分析和處理。

四、安全措施與保護機制

為了確保測試儀在測試過程中的安全性和可靠性，LDZRC-10A直流電阻測試儀還采用了多種安全措施和保護機制。例如，測試儀在測試過程中會自動進行穩流判斷，確保輸出電流的穩定性和準確性；同時，測試儀還具備過流、過壓和短路等保護功能，能夠在遇到異常情況時及時切斷輸出電流，保護被測繞組和測試儀本身免受損壞。

綜上所述，LDZRC-10A直流電阻測試儀通過采用先進的處理器、高精度的電流源和電壓采樣電路以及多種數據處理技術和安全措施，實現了對變壓器和互感器繞組直流電阻的精確測量。該測試儀具有測試速度快、精度高、操作簡便和安全可靠等優點，是電力系統維護、試驗和檢修工作中不可或缺的重要工具。
