六相繼電保護測試儀的多樣試驗項目

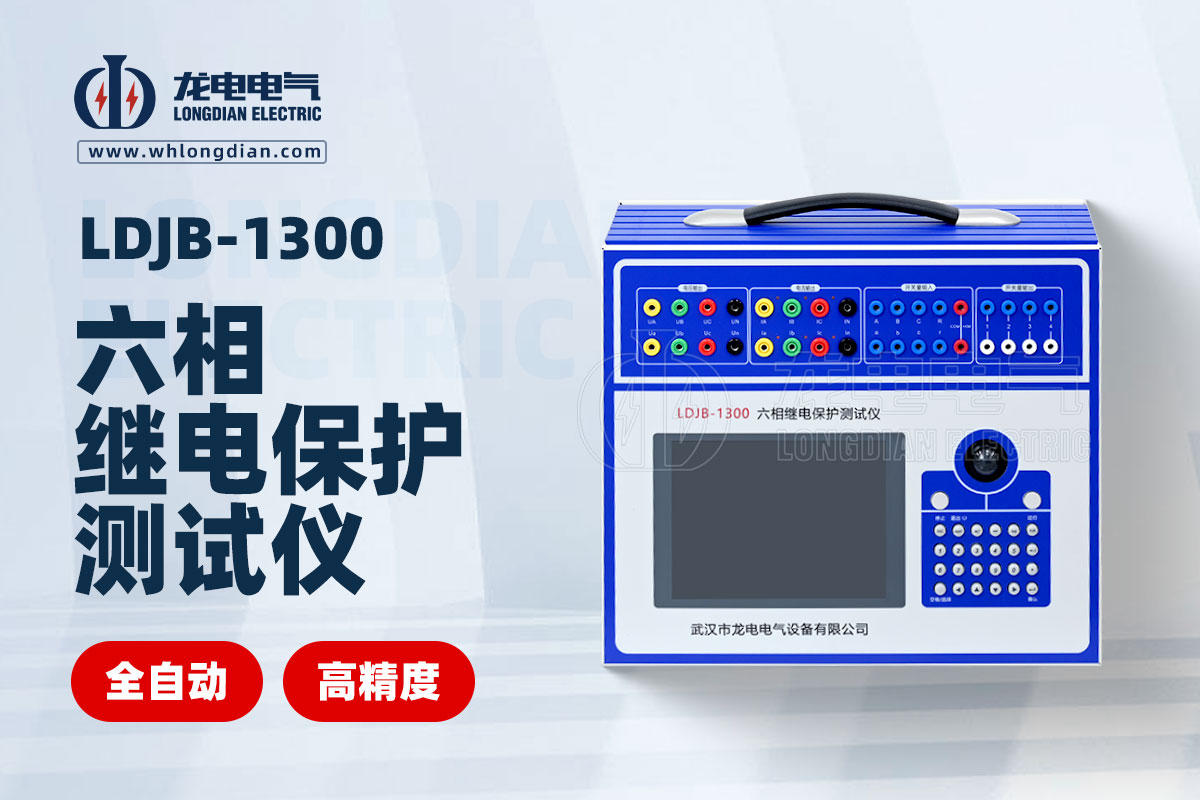

六相繼電保護測試儀用于全面精確地測試電力系統中的繼電保護裝置，模擬各種故障條件，確保電力系統的安全穩定運行。武漢龍電電氣研發生產的LDJB - 1300 六相繼電保護測試儀具備豐富多樣的試驗功能，可全面滿足電力系統中繼電保護裝置的測試需求，以下是其主要試驗項目：

① 通用測試

◆ 交流試驗：能靈活控制輸出 4 相電壓 3 相電流、6 相電壓、6 相電流或 12 相同時輸出，用于測試各種電壓電流保護的動作值、返回值、動作時間和返回時間等。可設置序分量輸出，自動組合各相電壓、電流輸出，還能進行短路計算，模擬復雜故障，適用于變壓器復合電壓閉鎖（方向）過流保護、距離保護、零序保護等測試，也可校驗繼電器如交流電壓 / 電流 / 反時限電流繼電器、功率繼電器、阻抗繼電器等。

◆ 直流試驗：提供專門的直流電壓和電流輸出，滿足直流電壓繼電器、時間繼電器、中間繼電器等試驗要求，可測試動作值、返回值和動作時間，設有獨立的大功率直流輸出電源，可為保護提供直流電源。

◆ 諧波疊加試驗：實現三相電壓、電流的各次諧波分量疊加輸出，用于測試設備在諧波情況下的工作行為，如校驗差動諧波制動系數，可測量動作值、返回值以及動作時間、返回時間，諧波數據可按幅值或基波百分比顯示，變量參數可靈活設置。

◆ 頻率及高低周試驗：測試低周減載和高周切機等保護功能，包括動作頻率、動作時間、df/dt 閉鎖、dv/dt 閉鎖、低電壓閉鎖、低電流閉鎖等測試項目，頻率可下滑或上滑進行試驗，各測試項目有相應的參數設置和測試方法，能準確測試保護性能。

◆ 功率方向及阻抗試驗：測試與 “方向” 有關的保護，如功率方向保護、負序功率方向、零序功率方向、相間功率方向、逆功率方向、相間阻抗和接地阻抗等，可測邊界、電流、電壓、動作時間和阻抗，能自動繪出動作邊界和最大靈敏角，軟件引入 “突變量啟動” 選項，支持兩種示圖方式。

◆ 同期試驗：用于準同期裝置測試和線路檢同期、檢無壓的同期重合閘保護，能測試同期各項動作值、電壓閉鎖值、頻率閉鎖值、導前角及導前時間、調壓脈寬、調頻脈寬，可進行自動調整試驗，測試項目參數設置詳細，能自動或手動調整變量輸出。

② 常規保護測試

◆ 整組試驗 Ⅰ 和 Ⅱ：相當于繼電保護裝置的靜模試驗，模擬各種瞬時、永久性單相接地、相間短路或轉換性故障，校驗距離、零序保護裝置及重合閘的動作，可測試在有（無）檢同期和檢無壓條件下重合閘及后加速動作情況，模擬轉換性故障和反方向故障，整組試驗 Ⅱ 可按故障電壓和電流進行試驗，適用于零序保護或 35KV 線路保護。

◆ 阻抗特性測試：搜索距離保護的阻抗動作邊界，可搜索圓、多邊形等各種特性的阻抗動作邊界，提供 “單向搜索” 和 “雙向搜索” 兩種方式，能自動設定搜索線參數，測試項目包括搜索阻抗邊界、Z（Ｉ）特性曲線、Z（V）特性曲線，需設置故障類型、計算模型、搜索方式等參數。

③ 線路保護測試

線路保護定值校驗：匯集多個測試項目，如阻抗定值校驗、零序電流定值校驗、負序電流定值校驗、z/t 動作階梯、自動重合閘及后加速、非全相零序保護定值校驗、工頻變化量阻抗元件定值校驗、最大靈敏角測試等，可校驗檢同期重合閘、非全相、工頻變化量阻抗等復雜保護功能，測試時需注意及時投退軟壓板，設置零序補償系數、故障觸發方式、PT 和 CT 安裝位置等參數。

④ 元件保護測試

◆ 差動保護：測試變壓器、發電機及電動機差動保護的比率制動特性、諧波制動特性和動作時間特性等，可自動搜索比例制動和諧波制動特性曲線，設置多種測試項目、方式和參數，包括接線方式、平衡系數設置方式、相位調整方式等，試驗指導中詳細說明了六路和三路電流差動的接線方法，以及常用微機差動保護的參數設置。

◆ 差動定值測試：補充 “差動保護” 模塊，側重各項定值的測試與校驗，能自動測試和校驗變壓器微機差動保護的各項定值，如差動門檻值、比率制動系數、諧波制動系數、差動速斷值等，測試方式有三路和六路電流差動，需設置保護參數、計算公式等，測試過程中軟件自動計算或人工判斷結果。

◆ 差動諧波測試：用于測試差動保護的諧波制動特性，可單通道或雙通道輸出諧波疊加差流，能任意疊加最多 9 次諧波分量，變量變化方式靈活，可在試驗中直接修改參數，以圖形形式實時顯示波形，便于觀察試驗過程，試驗時需注意參數設置和試驗方法，確保測試準確。

⑤ 綜合功能測試

◆ 6 - 35KV 微機線路保護綜合測試：適用于 6 - 35KV 中性點不接地系統的線路保護測試，能一次性測試多個項目，包括三段式過電流保護（速斷、延時速斷、定時限過流）、零序電流保護、重合閘、延時速斷后加速、過流后加速、低電壓閉鎖過流、低頻保護、滑差閉鎖、低電壓閉鎖低頻、功率方向等，測試過程中需正確設置各項目參數，確保測試結果準確可靠。

◆ 故障再現：將故障錄波器記錄的數據文件輸入測試儀，再現波形對保護裝置進行測試，需打開完整的記錄文件，設置試驗選項，包括選擇試驗的錄波電壓和電流線路、回放時間段、輸出方式等，試驗結束后自動存檔并可打印、編輯測試結果。
